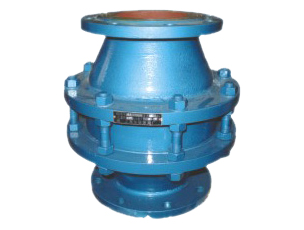

GZW-1管道阻火器详细资料

GZW-1阻爆燃型管道阻火器工作原理：

GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，终使火焰流猝灭，从而达到阻火目的。

GZW-1阻爆燃型管道阻火器零部件材料：

阀体材料

碳钢WCB、不锈钢304、316、

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度 ℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:ⅡA、ⅡB、ⅡC

GZW-1阻爆燃型管道阻火器外形连接尺寸：

型 号

口 径

PN MPa

GZW-1管道阻火器外形尺寸（mm）

螺 栓

K

D

DL

L

数量(KG)

螺纹

GZW-20

DN20

1.6

75

105

195

200

4

M12

GZW-25

DN25

85

115

195

200

4

M12

GZW-40

DN40

110

150

245

240

4

M16

GZW-50

DN50

125

165

245

240

4

M16

GZW-80

DN80

160

200

280

250

8

M16

GZW-100

DN100

180

220

335

260

8

M16

GZW-150

DN150

240

285

460

360

8

M20

GZW-200

DN200

295

340

520

420

12

M20

GZW-250

DN250

355

405

580

430

12

M24

GZW-300

DN300

410

460

705

450

12

M24

GZW-600

DN600

770

840

1120

580

20

M33

GZW-1管道阻火器的保养与维修: 为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。 1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。 2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。 3、重新安装阻火层芯子时，应保证结合面严密不得漏气。　

GZW-1管道阻火器订货须知： 　 订货时请注明：产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型，如需其他规格尺寸，欢迎来电来函。
