一、产品名称

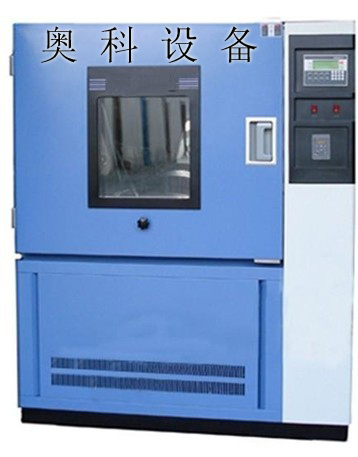

箱式淋雨试验箱

二、产品用途

主要用于考核电工电子、汽车摩托车仪器仪表产品的外壳、密封件在水试验后或在试验期间是否保证该产品及元器件良好的工作性能和技术状态，同时产品的运输过程或使用中可能受到雨水的影响，为产品技术标准提供应用依据。

三、产品规格(单位：mm)

1、型号: LX-500 ??内部尺寸:D×W×H ?800×800×800

2、型号: LX-010 ??内部尺寸:D×W×H ?1020×1200×1000

四、技术参数

1、摆管半径：R400mm

2、摆管管径：φ18 mm

3、喷水孔直径：φ0.4 mm，配装孔衬套，采用激光打孔

4、喷水孔间距：50mm

5、摆管摆角幅度: 0～180°（可调）

6、摆速调节：0～60°S,（可调）

7、试验台高度：200mm

8、试验台转速：1～9.6rmin,无级调速

9、淋水压力：约80Kpa

10、定时时间设定范围：0～999h

11、水源：当地清洁的自来水

五、设计简介

1、整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。

2、箱体内侧采用进口SUS304B不锈钢板，外侧采用A3钢板喷塑处理。

3、箱门设有观察窗，可直接观察淋雨的工作状态。

4、大门密封采用硅橡胶密封材料。

5、摆管采用不锈钢管制作，半径为400mm，在整个圆周上每50mm均匀分布若干个喷咀。

6、摆管驱动装置采用步进电机来调节摆管的摆速、角度，可直接在人机界面中设定。

7、旋转工作台：台面为PVC硬质板（耐腐蚀）,由电机带动蜗轮减速旋转，用变频器调速，调整在合适的转速，可直接在人机界面中设定转速。

8、喷嘴为可拆式专用喷嘴，采用铜材制作，经过特殊加工而成，每个喷咀的喷淋方向可以调节（45°范围内），*后调节好的喷咀可以调节成一个平??面，对着同一个中心点。

9、供水箱：不锈钢制储水箱，配有水质过滤器，排水阀。????????????

10、下水道：设计在箱体底部以能迅速排放，不产生积水。

六、执行标准

本设备严格按照国家环境试验设备技术规范精工制造，有效模拟雨水气候环境对产品的适应性试验。具体执行标准和国家环境试验方法标准如下。

1、 GBT 2423.38-08 电工电子产品环境试验-----水试验方法

2、 GB4208-08 ?IPX3 ?IPX4防水试验

3、 GB10485-89

4、 GBT4942.1-2001 旋转电机外壳保护分级(IP级)

5、 GBT4942.2-93 ??低压电器外壳防护等级
