一、设备参数：

清洗工件及洗篮：

1、名称：玻璃种片；

2、材质：蓝玻璃；

3、内槽尺寸：参照标准件制作；

4、清洗篮载重量：额定载重?Min5Kg Max10Kg；

5、传输：人工传输；

6、清洗节拍：每篮节拍为3-8min（人工操作与传送）。

二、设备概述：

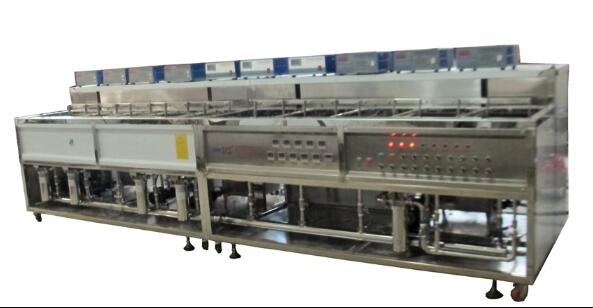

深圳威固特VGT-1009FTA 为蓝玻璃中片自动智能式超声波清洗机，设备共有 10 个功能槽，配置有抛动系统、循环过滤系统、自动恒温系统、超声波清洗系统、定时系统、储液箱系统、溢流系统、加热系统等。设备采用环保型水溶剂洗涤、纯水漂洗，为环保型清洗系统；

清洗过程中工件通过超声波高频产生的“气化现象”的冲击和系统自身不停地作上下运动，增加了液体的摩擦，从而使工件表面的污垢能够迅速脱落，实现其高清洁度的目的。

三、简述设备部分配置系统：

回用纯水漂洗槽结构：

1. 槽设四面溢流口，溢水槽宽 35 mm,溢流高度达到 20mm；

2.?溢流系统：独立进出水

3.?各槽底部设排液阀；

4.?槽外设置抛动；

5.?独立进排水系统。

纯水预加热箱结构：

1.?SUS304 厚 2mm 板制成，配缸盖；

2. 容积约：60L；

3.?槽内设置低不锈钢液位控制器，液低时自动关闭循环泵并声光报警；

4. 设手动进液口，由手动调节，配玻璃转子流量计,流量可调节；

5. 加热箱底部向排液方向倾斜，排水口径为 1″；

6. 加热箱内设 4 支×3KW=12KW,并配手动旋钮温控器；

7.?加热箱加设有玻璃显示液位位高度。

工件提升及横移结构：由自动智能式机械手完成（工件进入甩干机由人工完成）：

提升结构：由电机带动链条传送实现工件的提升下降运动，电机采用日本“松下”伺服马达（速度变频可调），功率 12HP；

横移结构：

1) 电机采用日本“松下”伺服马达；

2)?速度变频可调；

抛动机构

形式：

1. 抛动电机通过偏心轮带动线性滑块上下运动，从根本上保证抛动的连续性，减少抛动的摩擦阻力，杜绝因工件过重而损坏抛动系统，从而实现抛动架带动洗 篮在清洗槽内作上下运动；

2.?运行稳定性好，噪声小。

原理：

清洗过程中工件作均匀地抛动，可以增加工件与液体的磨擦，有利于表面污垢迅速脱落，提高清洗效果。

以上则是深圳市威固特超声波科技开发有限公司对蓝玻璃中片自动智能式超声波清洗机的技术参数及资料的概述。
