一、摘要：

光学纤维面板应用于各种电子光学仪器中能显著提高电子光学器件的性能，在国外被称电子光学的一次革命。

作为一个基础元器件，光学纤维面板是由许多根规则紧密排列的光学纤维经过排版、熔压、滚圆、切割精加工等工序加工成型的一种硬度光纤元件。

另，光纤纤维面板的zui初要求以及中间的试验方法在外观质量上及其严格，比如：不允许有裂纹、破边、擦伤、附着物、污斑、残留物、网纹等要求。

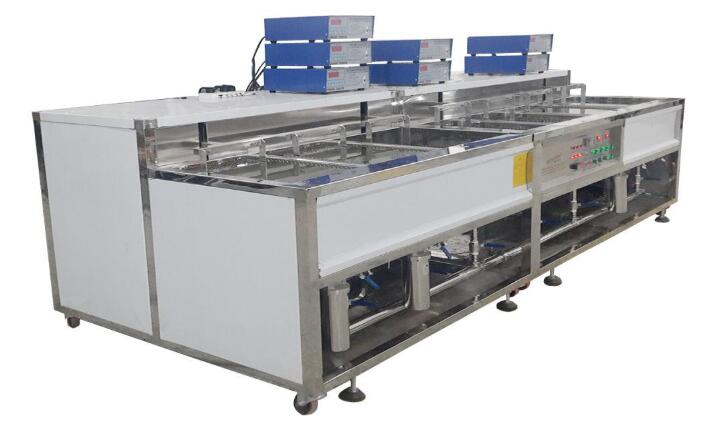

二、深圳威固特VGT-709FTA自动智能式超声波清洗、烘干机可清洗光学纤维面板（玻璃）：

? 简述：

设备共有7个功能槽，配置有抛动系统、循环过滤系统、自动恒温系统、超声波清洗系统、定时系统、储液箱系统、溢流系统、加热系统、喷淋系统、抽排风系统、IPA漂洗烘干系统等。设备采用环保型水溶剂洗涤、纯水漂洗、IPA脱水并干燥，为环保型清洗系统；

清洗过程中工件通过超声波高频产生的“气化现象”的冲击和系统自身不停地作上下运动，增加了液体的摩擦，从而使工件表面的污垢能够迅速脱落，实现其高清洁度的目的。

? 可达到的要求：

1.?取消人工辅助清洗，减少人员消耗；

2.?实现清洗、烘干过程自动、智能化，全程无人清洗；

3.?清洗现场加水、配液、监控自动、智能化；

4.?实现现有多产品持续生产，不同的产品对应不同清洗内篮即可；

5. 清洗节拍可视产品调节，详情可参考“设备能力”；

6.?整机加设防爆系统，可实现整机有效防爆；

7. 加设抛动系统,结合PLC动作,严格保证清洗产品的”一致性”；

8. 加设IPA氮气冷却系统及在线IPA纯度监测系统；

9.?有效实现在线监测清洗剂的使用状况。

? 设备能力：

生产时间

实际使用时间百分之百

实际使用时间90%

5min

1篮

—

1hour

12篮

---

一年（一年280天，16Hr天）

53,760篮

2,580,480片年

? 清洗工艺与清洗自动化的有机统一：

1. 原理：清洗工艺与清洗自动化有一个有机统一体,只有保证了清洗工艺,才能有效达到清洗的效果；

2. 单边单臂机械手的提升结构：是由电机带动链条传送实现工件的提升下降运动，电机采用日本“松下”伺服马达（速度变频可调），功率12HP。同时，为保证清洗工件及清洗液的洁净，传动机构不位于洗净工件的上部，可避免输送时金属磨耗粉、润滑油等掉落。另后部传动机构与前部溶剂清洗区域用隔板分开，防止后部传动粉尘进入前部。

3. 过滤系统：

v?泵前加可拆卸式过滤筛网，泵后安装过滤器；

v?过滤器前装水压力表一只，提示需要更换或清洗过滤器；

v?采用卡口式过滤器。

4. 超声IPA脱水漂洗槽：

v 设独立清洗槽，结构为锯齿形四面溢流，溢流水槽宽35mm，通过溢流将槽内液体不断流入到储液箱，然后经过循环过滤再流入清洗槽内使用；

v?设置独立循环过滤系统；

v?槽底底部排液阀排液至储液箱；

v?槽外设置抛动；

v?在槽体上部四部加设抽排风装置，侧面亦如加设抽排风装置。

三、购买深圳市威固特超声波科技开发有限公司设备须知运输、安装调试及技术服务：

v 运输：供方负责，需方负责设备到厂后的现场就位工作；

v 供方负责安装调试，随设备到需方现场安装调试，供方配合需方试清洗及观察2天；

提供从设备验收合格之日起1年的免费技术支持及服务，对非人为损坏或自然灾害等造成的损坏，保证省内12小时内响应，省外18-24小时内响应；保修期过后，实行以人工旅差费+材料费结算的优惠维修服务。
