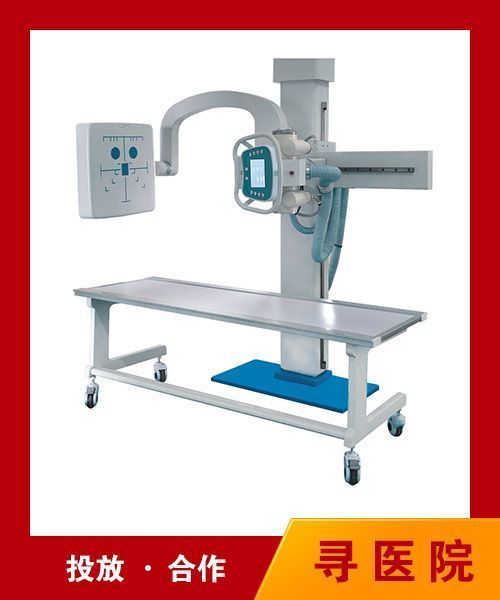

UC臂型平板 DR配置

1、Vieworks高性能进口平板探测器

超大面阵非晶硅整板探测器（FXRD-1717S）

有效像素阵列：??????? 3072 × 3072

有效像素：? ??????????900万

探测器像素尺寸：????? 139 μm

有效成像面积：??????? 17" × 17" (427x427mm)

极优空间分辨率：????? 3.5 LPmm

动态输出范围：??????? 14 bit

图像预览时间： 1.5秒

DQE：?????????? ?????≥70%

质量：??????????????? 8.5 kg

探测器冷却方式：????? 自然冷却

2、高频高压X射线发生器

额定功率：??????????? 50 kW

输出功率：??????? 50 kW 输入电压VAC：?????? 三相380±10% 曝光电压范围：????? ??40-150 kVp 曝光电流范围：????? ??10-630 mA

曝光时间：??????????? 2 ms-10 s

电流时间积范围：?? ???0.1-630 mAs

工作频率：??????????? 50 Hz60 Hz

3、高性能进口X线球管

高性能高速X线球管（进口 意大利IAE）

型号：??????????????? ?X76

双焦点尺寸（小大）? ??0.61.2 mm

额定功率@0.1s???? 2254 kW@50 Hz

管电流：????????? 5.4A

管电压：????????? 150 kVp

阳极热容量：????????? 230 kHU

阳极角度：??????????? 12°

阳极旋转速度：??????? 3000 rpm@50 Hz

4、移动式摄影床

床面板尺寸：????????? 200 x 80 x 70 cm

（长x宽x高）

承重：??????????? 182 kg

5、束光器

铅门控制方式：手动调节光束

电源： 24VAC, 7A

6、韩国JPI滤线栅

栅比R： 10：1

栅密度：40线厘米

焦距：?150厘米

7、自动DR机架

多方位U臂型自动机架，立位卧位均可拍摄，具备一键复位和旋转保护功能 电动连续可调距离SID： 1000 ~1800 mm U型臂旋转角度范围：?? -15° ~ +105° U型臂垂直移动范围：?? 1200mm±20mm

U型臂低位置：?????? 480mm±20mm

U型臂高位置：?????? 1600mm±20mm

平板旋转范围：???????? -30°~ +30°

球管、遮光器旋转行程： ±180°

8、影像工作站

高性能一体化集成软件
