进口气动精小型调节阀

进口气动精小型调节阀产品概述

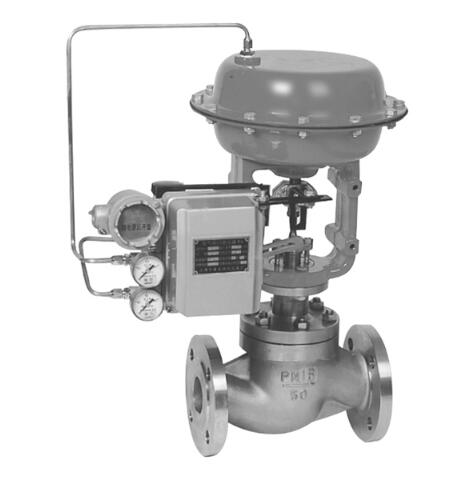

美国依洛克（YLOK）进口气动薄膜精小型小流量调节阀（进口气动精小流量调节阀、进口精小型压力调节阀）是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。

进口气动精小型调节阀部分技术参数（更多技术参数以及资料请来电索取）

公称通径(mm) G12"G34"

阀座直径(mm) 1.5＊3456789

流量系数Kv0.0025 0.080.12 0.20 0.32 0.50 0.80 1.00

可调范围30:1

公称压力标准产品1.6 4.0 6.4、10MPa

阀芯形式单座柱塞型阀芯

流量特性直线

作用形式气开式、气关式

工作温度普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃

法兰标准符合JB78-59、JB79-59标准，可按JB79.1-94、JB79.2-94、ANSI、JIS、DIN 等标准订货生产

执行机构ZHAB型多弹簧气动薄膜执行机构

可配附件定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等

注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 ＊注量系数<0.08需特殊订货。

要技术性能指标

泄漏率：Ⅵ 级， 小于额定流量的10-4

回差 ：不带，

主要零部件材料

阀体材质：1G1Cr18Ni9Ti、316、316L等

芯座材质：1Cr18Ni9Ti、316、316L等

填料材质：聚四氟乙烯、柔性石墨

膜片材质：橡胶夹尼龙布

执行机构ZHA(B)-11

行程(mm)10

有效面积(cm3)200

气源接口尺寸M16×1.5

公称通径(mm)G12"G34"

阀座直径(mm)1.53456789

允许压差△P(MPa)6.45.24.6

注： (1)ZHA：正作用执行机构 ；ZHB 反作用执行机构。

(2)如果允许压差不清楚或大工作压差超出列表范围请我们联系。

外形尺寸及重量

公通径(mm)G12"G34"

连接长度 L(mm)9292

高度 H(mm)370370
