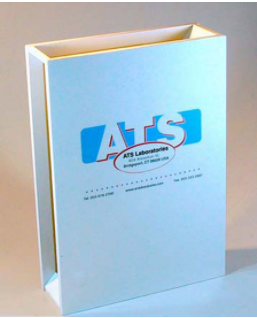

ATS 549通用小部件超声模体，ATS 549超声模体是一种简单，全面的评估成像系统的方法，工作频率范围为2.25至15.0 MHz。该型号的前6厘米设计用于容纳较高频率，而6-30厘米之间的区域保留用于低于7.5 Mhz的频率。充满水时的扫描井提供了评估内窥镜探针的理想方法。只需将换能器的有效区域放在模体表面上，程序与任何标准线性换能器相同。 ATS 549通用小部件超声模体，ATS 549超声模体设计了单丝线目标组合，用于距离测量和组织模拟不同大小和对比的目标结构。一百二十（120）个囊状目标结构垂直排列，从而允许整个目标组在一个视图中显示。由于背景材料和目标结构的声学相似性，已经消除了由失真，阴影或增强引起的伪像。提供了从+15到-15 dB对比的六个灰度目标，以评估系统显示的动态范围和灰度处理性能。 ATS 549通用小部件超声模体，ATS 549超声模体测试已执行 死区或戒指 垂直测量校准 水平测量校准 灵敏度渗透 功能决议 焦点区 轴向和横向分辨率 图像均匀性 灰度和显示动态范围 ATS 549通用小部件超声模体，ATS 549超声模体用途： 质量保证 常规临床表现 在制造 研究和发展 教学 包括便携箱和内置扫描井。 规格? 一般 整体尺寸 36.5 x 25.7 x 9.5 cm 筑屋材料 PVC 室壁厚度 1.0厘米* 扫描表面 4 扫描表面尺寸 21.0 x 7.0厘米? 31.5 x 7.0厘米 重量 7.1千克（15.5磅） 组织模仿材料 类型 聚氨酯橡胶 冰点 <-40°C 熔点 > 100°C 衰减系数 0.5 dB cm MHz±5.0％** 声音的速度 在23°C时1450 m s±1.0％ 线目标 材料 单丝尼龙 直径 0.05毫米和0.12毫米 位置容差 ±0.1毫米 垂直组 间隔间距? 深度1.0 - 6.0厘米? 深度6.0 - 30.0厘米? 深度 ? ? .5 cm? 1.0 cm? 1.0 - 30.0 cm 水平组 数量组? 间隔间距? 深度? 线性阵列组? 扇区凸集阵列组 ? 8? 1.0 cm? ? 2.0,5.0,14.0,20.0 cm? 2.5,5.5,15.0,21.0cm 死区组 侧向位移? 间隔间距? 深度 ? 5.0毫米? 1.0毫米? 2.0 - 10.0毫米 轴向 - 横向分辨率组 深度（第一轴向目标）? 扫描表面1? 扫描表面2? 扫描表面4 ? ? 2.5，5.5，15.0，21.0厘米? 7.0厘米? 13.0，19.0，28.5，31.5厘米 区间间距 0.5,1,2,3,4毫米 消声目标结构 类型 非回声，圆柱形 第2组，第3组，第4 组每组目标? 直径? 深度扫描表面1 ? 30? 2.0,3.0,4.0 mm? 1.0 - 30.0 cm 第6组， 每组8 mm目标? 直径? 间隔间距（中心到中心）? 深度扫描表面1 ? 15? 6.0,8.0 mm? 2.0 cm? 2.0 - 30.0 cm 灰度目标结构 类型 回声，圆柱形 目标数量 6 直径 10.0毫米 深度 5.0厘米 相对于背景材料的对比度 （dB）+ 15，+ 6，+ 3，-3，-6，-15 *标称尺寸? **可根据要求提供其他衰减 ATS 549通用小部件超声模体，ATS 549超声模体实物拍摄图：
