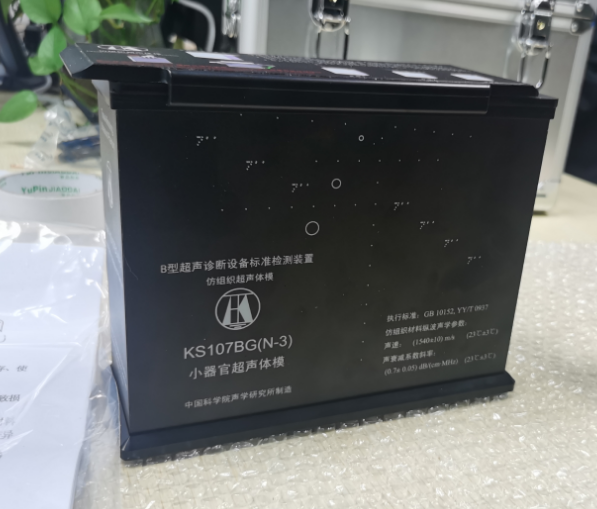

KS107BG(N-3)型超声体模适用于工作频率在5~20MHz之间的Ｂ超设备的性能检测。 外部结构 体模外壳和底座由有机玻璃加工组装而成，底面板上开有两个直径36 mm的圆孔，其上封有约2mm厚的真空橡皮，作为抽气及注射保养液的入口。体模外壳外表面贴有指示和装饰用塑料薄膜面膜。顶面封以70μm厚聚酯薄膜用作声窗。声窗边缘固定有10mm高度的水槽框，以保证检测时即使以水为耦合剂也不会流失。水槽上有３mm厚的滑动盖板，以便在不用时保护声窗。其外观示意图如图1所示。 体模外尺寸：20cm（长）×16cm（高）×7cm（厚） 体模内部净尺寸：18cm（长）×13cm（高）×5cm（厚） 标准媒质 在体模外壳和声窗围成的六面体空腔内，充有符合国家标准要求的仿组织材料（TM材料）作为标准传声媒质。 技术指标 1.TM材料声速：(1540±10) ms(23±3℃) 2.TM材料声衰减系数斜率：(0.70±0.05) dBcmMHz(23±3℃) 3.尼龙靶线直径：(0.10±0.02) mm 4.尼龙靶线位置公差：±0.05 mm ? 线靶系统 TM材料中嵌埋有线靶21群，其靶群及模拟病灶分布如图1所示： A1─A7： 侧向分辨力靶群，靶线直径为0.1mm。分别位于深度10，20，30，40，50，60，70mm处，每群中靶线中心间距自左向右依次为0.35，0.5，1, 2 , 3mm，侧向分辨力靶群靶线分布图如图2靶群M及表1中靶群分布所示。 B1─B7： 轴向分辨力靶群，靶线直径为0.1mm。各靶群中zui上面一条靶线分别位于深度10，20，30，40，50，60，70mm处，每群中每条靶线与其上方对应的侧向分辨力靶线中心垂直距离由左而右依次为3，2，1，0.5，0.35mm，靶线间的水平距离分别为0.2mm（即水平错开间距）。轴向分辨力靶群靶线分布图如图2中靶群M和靶群N及表1中靶群分布所示。 ? C： 盲区靶群，靶线直径为0.1mm。右侧四条相邻靶线中心横向间距均为10mm，至声窗距离分别为5，6，7，8, 9mm。左侧三条相邻靶线中心横向间距均为15mm，至声窗距离分别为1，2，3，4mm。 D： 纵向靶群，靶线直径为0.1mm。共含靶线12条，相邻两线中心距离均为10mm。 5．E1-E2： 横向靶群，靶线直径为0.1mm。E1位于深度位置为20mm处，E2位于深度40mm处，相邻两线中心距离均为10mm。 模拟病灶F1—F3 TM材料内嵌埋有囊性模拟病灶3个，均为圆柱形，直径分别为2，4，6mm，柱轴均与靶线平行，轴心分别位于深度10，30，50mm处。
