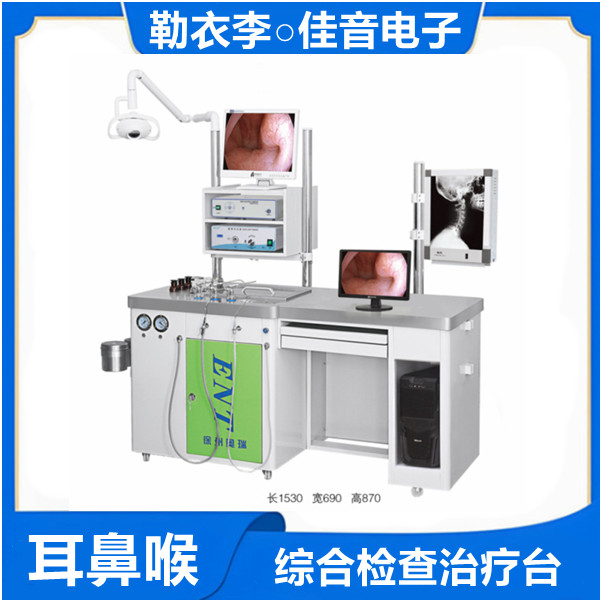

耳鼻喉科检查治疗台

1.结构组成

主机1台、弯头喷枪1支、直头喷枪2支、吸枪1支、吹枪1支、除雾装置1套、射灯及支架1套、内置托盘1个 、Φ80棉球缸2个、药水瓶6个、观片灯1个、摄像机1台、冷光源1台、监视器1台、内窥镜1支。

2.正常工作条件

2.1环境温度：10℃～40℃；

2.2相对湿度：30%～75%；

2.3大气压力：700hPa～1060hPa；

2.4电源：电压AC220V±22V，频率50Hz±1Hz。

3. 基本参数及性能要求

3.1 正压泵：2.5Kgcm2 采用无油压缩机，体积小、噪音低。

3.2 负压泵：740mmHg（max）。

3.3 喷枪、吹枪压力:正压0.1～0.15Mpa 可调，压力精度为±0.025 Mpa。

3.4 吸枪压力:负压0～0.07Mpa可调，压力精度为±0.025 Mpa。

3.5 射灯及支架

3.5.1 射灯照度≥1×104 Lux；

3.5.2 射灯支架:能够180°旋转，高低可调，无明显晃动。

3.6 除雾装置:有温控保护装置，将开关置于热风档，通电能够正常出风。

3.7 ★内置紫外线消毒:在电压220V时,在室温为20～25℃的情况下,253.7nm紫外线辐射强度(垂直1m处)应≥70μWcm2

3.8 托盘:容积≥1500cm3。

3.9棉球缸:不锈钢材质，口径Φ≥70。

3.10台面尺寸：1530*650*870.

3.11台面材质：不锈钢台面，耐用，易打理

4. 摄像机参数

1、影像传感器：SONY SUPER HAD CCD

2、输出像素：PAL:960H

3、同步系统：内同步

4、水平清晰度：≥700TVL

5、视频输出：CVBS×2,1.0Vp-P,75Ω

6、信噪比：＞52dB

7、伽玛修正：0.45

8、白平衡：自动锁定白平衡

9、电子快门：150~1100000秒连续

10、照度：0.5lux~F2.0

11、遥控控制：摄像头具有锁定白平衡

5.内窥镜影像处理工作站

显示器分辨率

1024×768

图像显示

768*576 32位

影像调节

亮度：256级 ?对比度：128级 ??色度：256级 饱和度：128级

图像显示方式

19吋彩色液晶显示器 ??工作站显示全屏幕视屏显示

图像打印方式

支持普通复印纸、喷墨打印纸及相片纸

1、强大的病历管理系统，支持大量数据下的病历查询，数据统计及资料的备份及读取，可实现计费管理。

2、图像实时采集，全程动态电影回放，图像清晰。

3、实时动态图像取反显示，左右显示，上下镜像显示

4、采集的图像可叠加不同标志和系统时间，方便再次浏览。

5、实时采集的图像可单个窗口显示、也可多个窗口显示。

6、可更换软件界面，满足不同用户审美要求。

7、丰富的专业词库，大量的应用模块，用户可做到随意的调用及增加。方便医务人员生成临床描述和诊断报告。

8、可自由随意编辑的打印报告内容及格式

9、大量标准的存储报告100万幅以上

10、可视化动态图像增强，提供图像灰度增强技术，图像拷贝，移动功能

11、方便精确的测量面积、周长、长度

12、动态跟踪提示，全按钮化操作, 高清晰全数字影像捕获

13、图像可添加的测量数据及诊断结果

14、鼠标和脚踏开关两种采集方式。

6. 19吋监视器参数

1、 尺寸比 5：4

2、 点距：0.294mm×0.294mm

3 、分辨率：1280×1024

4 、色度：16.7M

5 、亮度：400cd㎡

6 、对比度：1400：1

7 、响应时间：5ms

8、 可视角度：178°（H)×178°（V）HDMI

9、 输入信号： VGA、CVBS、USB、DVI、3G-SDIHD-SDI无

10、 输出信号：CVBS

11、 电源：AC100～240V???5060HZ

12、 功率：40VA

7. LED冷光源参数

1、显色指数：医用冷光源具有良好的显色性，显色指数应不小于90。

2、色温：医用冷光源色温应在3000K～7000K范围内。

红绿蓝光的辐通量比：用于摄像系统的冷光源，对应摄像系统光谱响应的匹配关系。

3、以515nm～545nm波长范围的绿光辐通量фeg为基准。630nm～660nm波长范围的红光辐通量фer与фeg比值为0.8,允差±20%；435nm～465nm波长范围的蓝光辐通量фeb与фeg比值为1.4,允差±20%。

4、红外截止性能：医用冷光源在300nm～1700nm波长范围内的幅通量和光通量比值应不大于6mWlm。

5、光照均匀性：医用冷光源在参考窗口的照度均匀度为0.4，实测值应不大于标称值的1.05倍。

6、照度超限点：医用冷光源在参考窗口的照度超限点数应不大于2。

7、输出总光通量：冷光源输出总光通量的标称值450lm。允差-10%上限不计。

8、机械接口规格：Ф10允差：±1mm

9、构成和防故障的安全措施：灯泡寿命≧6000小时，采用灯泡寿命指示

8. 观片灯

1、 观片灯的色温应≥6500K;

2、 观片灯的亮度≥2000cdm2。

3、 接通电源后，观片装置应在10s内发光。

4、 观片灯上的照片夹应光滑无毛刺，夹片牢固且插取方便、灵活，有适宜的弹性（不掉片），不得划伤照片。

9. 打印机:打印清晰，色彩柔和

10. 内窥镜参数

1、内窥镜成像应清晰，视场边缘应圆整，在视场内不得有影响观察的划痕、麻点及附着物。

2、内窥镜密封良好，经密封试验后，无模糊等异常现象。

3、内窥镜外表应光滑，应无毛刺、碰伤、划痕。

4、内窥镜各连接部件应牢固可靠。

5、内窥镜在常规条件下经药物消毒，不得产生腐蚀现象。
