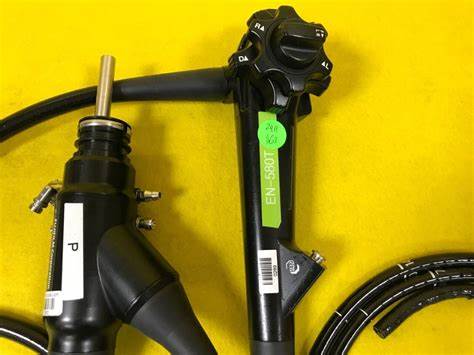

FUJIFILM EN-580T富士能小肠镜维修案例分享与交流

品牌与产地：富士能FUJIFILM型号与REF：FUJIFILM EN-580T送修单位：高阳某医院广州云启医疗设备有限公司是一家专业的第三方医疗设备维修服务商。主要提供动力系统；手术器械；电子设备；超声类；超声探头；软镜；硬镜等设备的维修服务。广州云启服务于广大医院、第三方维修公司和个人，拥有维修中心、办公区和专业的维修工程师团队。汇集国内外专业工程师维修知识，每个人都可以独立的完成业务，优质的团队合作让整支团队更好的服务客户，整合国内外优质的维修配件资源，具备质量、速度上的优势发展。医疗电子内窥镜临床应用在医疗方面，医用内窥镜则主要是在外科手术和常规医疗检查中，***，医用内窥镜的功能性微创手术技术已近得到医生和患者的广泛接受，医用内窥镜利用人体天然孔洞或在必要的时候开几个小孔，医生只要熟练地将内窥镜镜头深入身体内，通过其他手术器械和摄像显示系统就能在体外进行体内的密闭手术操作。医疗电子内窥镜在临床应用上的优点：(1)操作灵活、简单、方便，更直接;(2)病人不适感降低程度，新的技术降低了手术复杂度，减少了治疗时间(3)大大提高了诊断能力，提高工作效率(4)便于教学及临床病例讨论，以及远程会诊，(5)便于患者的密切配合，让医护人员和患者更好的沟通(6)为教学、科研提供可靠的资料软性内窥镜的维护和保养1.2软性内窥镜工作原理1.2.1纤维软镜的工作原理纤维软镜镜体内有两条光纤束：一条是导光束，导光束的作用是将光源传递到病灶端提供照明；另一条叫导像束，导像束是一组光纤，由很多单根的光纤组成，其柔韧度能够弯曲到一定程度都不会折断。导像束是连接目镜与物镜的影像通道，它能够把病灶情况传递给临床使用者。导像束是纤维内镜的核心部分，单根导像纤维只能传递固定点面的光，如果传递完整图像，就需要很多的导像纤维有规则的排列起来形成导像束。1.2.2电子软镜的工作原理电子软镜也是通过导光束为病灶端提供照明，而电子软镜的成像则是通过镜子插入部前端的CCD成像系统获取图像，图像转变为电信号后经由线缆传递到图像处理系统后，显示在高清显示器上，使临床使用者观察到病灶情况。由于电子软镜的特殊结构，核心组件CCD的位置在插入部的前端，这也是在日常使用过程中容易发生故障的地方。2.设备故障实例软镜包括胃肠镜、支气管镜、鼻咽喉镜、膀胱镜、输尿管镜、胆道镜等。内窥镜在使用过程会遇到很多问题，下面我介绍软性内窥镜常见故障的原因和解决办法。2.1插入部故障软性内镜插入部是软镜的核心部件，软镜在病人体内进行的一系列操作都是通过插入部来完成：进入体内、采集图像、变转角度、提供治疗通道等。插入部也是出现故障的地方。插入部分为弯曲管和插入管两个功能部分。下面分别介绍弯曲管和插入管常见故障及解决办法。2.1.1弯曲管先端镜头故障先端镜头的CCD和导光孔是提供采集图像和光亮照明的主要组件，由于组件位于软镜前端，因此先端镜头故障出现频次很高。（1）故障现象。图像模糊、图像缺失、图像发暗。（2）故障分析。在日常使用过程中，由于使用不当，可能会出现CCD盖玻璃或导光孔盖玻璃破损、划伤、污物附着的情况出现。（3）故障解决方案。在消毒过程中一定注意先端镜头的保护，严格避免磕碰或不当的消毒。在软镜使用过程中，要避免先端镜头与金属器械、动力设备或高能量输出设备接触，以免损伤软镜先端部。此类故障维修比较简单，如果出现盖玻璃损坏的情况，找第三方公司更换玻璃即可。污物附着的情况可以通过简单浸泡和擦拭解决问题。2.1.2先端镜头喷嘴故障喷嘴是连接水、气管路的通道，体积很小，且有一转角。喷嘴使用频次高，故障率也比较高。（1）故障现象。内镜无水气输出、内镜送水或送气不通畅、送水时呈水滴状。（2）故障分析。造成喷嘴故障多数是因为内镜清洗之后血块、组织等吸入物干涸后使喷嘴造成喷嘴堵塞[8]。还有一种情况就是不当的外力导致喷嘴严重变形，导致送水送气不畅。

（3）故障解决方案。在发现气、水不畅时首先应反复按压送气送水按钮，若处理的及时通常情况下可冲出里面的异物；如果冲洗不能解决，可将精细钢丝轻轻插入喷嘴掏出异物，再反复将水注入送气、送水口直至通畅；对于堵塞较深，送气、送水管道堵塞的可将清洗内镜的酶洗液注入送气、送水管道，浸泡数分钟后，再用注射器反复加压注气、注水直至通畅；如果上述方法都不能解决堵塞问题，说明送气、送水管道堵塞严重，可使用钟表改锥将喷嘴拆卸下来，用钢丝将喷嘴清理干净后安装回去，封胶晾干。

维修案例：设备名称：OLYMPUSCF-H260AI肠镜检测故障：反馈无法使用或使用不正常钳子管漏水、导光管老化、插入管老化维修方案：更换插入管、导光管、钳子管、钢丝、钢网、橡皮维修周期：7个工作日保修周期：6个月广州云启医疗设备有限公司是医疗设备第三方售后服务商，专注于手术室的软镜维修项目。广州云启拥有***专业维修团队，提供有效的医疗设备解决方案，只注重用低的价格提供高质量的服务售后服务，并有全系列的库存备品供客户备用。双气囊小肠镜随着胶囊内镜的出现，给内镜的发展带来新的契机。胶囊内镜通过图像无线传导技术，将腔内的图像储存在随身携带的记录器中，然后导入计算机进行图像处理和分析。由于胶囊内镜的体积小（直径10mmX长30mm的圆柱体），进入腔内时病人痛苦很小，而且对小肠疾病的诊断有较大的帮助，已经有不少的医院进行了临床应用。目前因为胶囊内镜图像质量尚欠清晰，且不能取活检和做治疗，因此使用时还具有一定的局限性，但是，随着科技的不断发展，胶囊内镜将有可能发展成为无线遥控内镜，通过医生的控制进行更多的诊断和治疗，为内镜的发展带来无限的空间。维修案例一：设备名称：OLYMPUSCF-240I肠镜检测故障：弯曲管破裂、光束断、小旋纽坏、吸引座磨损。弯曲管破裂、光束断、小旋纽坏、吸引座磨损。维修方案：更换光束、弯曲管、吸引座。维修周期：10个工作日保修周期：6个月维修案例二：设备名称：OLYMPUSCF-V70I肠镜检测故障：CCD坏，图像朦。CCD坏，插入管老化。维修方案：（更换CCD，光束，钳子管，插入管，水气管，弯曲蛇管，橡皮）维修周期：5个工作日

保修周期：6个月
