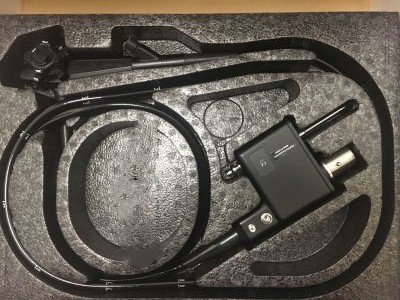

PENTAX EC-380FKP宾得肠镜维修案例分享与交流

品牌与产地：宾得BENTAX型号与REF：BENTAX EC-380FKP送修单位：阳谷县第一某医院广州云启医疗设备有限公司专注于医疗设备维修，是一家专业提供医疗设备咨询、检测、维修、保养、保修的服务性公司，已为全国多家医院提供了医疗设备损坏维修解决方案以及系统解决方案，我们从单一维修发展为检测、保养及售后服务的公司，十年磨一剑，我们始终如一！内镜消毒介绍（软镜篇)内窥镜有关消毒方法介绍1.压力蒸汽灭菌：121℃作用20~30min，用于金属直肠镜与直接金属喉镜的灭菌(灯泡与导线部分的消毒采用化学消毒方法）2.煮沸消毒煮沸20min，可用于金属内镜部分的消毒及某些内镜附件的消毒。3.三桶法：第。一桶为清水，第二桶为消毒液（戊二醛），第三桶为清水；此方法难以对内镜操作部分（角钮、器械、管道插入口及各种按钮）实施消毒，达不到清洗及完全浸泡消毒内窥镜的效果,因此，只要医院有条件,这种方法已经基本被强制废止了。基于双目立体视觉的医用三维电子内窥镜系统2.1光学系统参照现有腹腔镜光学系统参数，确定立体电子内窥镜物镜参数。单路光学系统结构，每路由一个负透镜、光阑、一个正透镜、两个双胶合透镜组成，光学总长为16.8mm。第一个负透镜的作用是使系统具有大视场。然后用正透镜使光束会聚，用两个双胶合透镜来校正系统像差，提高成像质量。在设计中，参照现有典型内窥镜光学系统结构参数，利用Zemax光学设计软件优化设计、矫正像差，使系统各项参数满足要求。单路光学系统光学传递函数曲线，可以看出成像质量和分辨率得到提高。2.2镜体结构为了使实现镜体的进一步简化，结构设计如下：（1）外壳：采用符合医用标准的不锈钢（1Cr18Ni9Ti）作为镜体外壳，镜体前端尺寸遵从国际标准为300mm×Φ10mm，其后端考虑到持镜方便和外形美观，采用锥形过渡，握镜处直径为25mm，镜体尾部为电缆和光纤接口。（2）内部结构：将光学系统和CCD调整好后与光纤一起置于内框架作为组件，然后在内框架的前端安装起保护作用的蓝宝石玻璃，一起封装到外壳中并做好密封。维修案例：设备名称：PENTAXEC-3890FI肠镜检测故障：大旋钮转动无角度。钢丝断。维修方案：更换钢丝组件.维修周期：4个工作日

保修周期：6个月

广州云启医疗设备有限公司拥有高素质的技术管理人才，凭其卓越的能力和坚实的技术基础，专业维修医疗设备。公司始终遵循以用户至上，质量***，信誉***，服务***。真诚合作为宗旨,秉承诚信、务实、开拓、创新的理念，提高员工素质及专业水平，不断吸收先进的技术和人才，时时刻刻跟踪设备*新动态，*合适的方案、提供*优质的服务。我们的优势:广州云启有更专业的业务团队、更专业的技术服务、更快捷的响应能力、因为专业所以高效！奥林巴斯290系列电子内镜的常见故障及预防2.3钳子管道漏水原因分析：进出附件时若内镜先端弯曲部没有打直，易将内部钳子管道磨损漏水。预防方法：进行器械操作时先将内镜先端至放松状态，以免在弯曲部插入时受阻，强行通过后易造成钳子管道损伤。钳子管道损伤后，进行清洗、消毒时，水浸入内部易造成内部零件发生故障。故障无法从外观上发现，每次使用后需要进行漏水测试，若测漏过程中钳子插入口及钳子管道出口处发现气泡，说明钳子管道有针孔，镜子停止使用，立即送修，避免造成更严重的故障。一旦内镜钳子管道穿孔出现漏水现象，内镜在使用中不仅会出现图像模糊、光亮度不足、遥控按钮失灵等故障，在高频电操作时，会出现漏电等严重医疗事故。内镜钳子管道发现漏水必须立即停止使用。2.4插入管结晶原因分析：内镜使用后没有及时进行床侧清洗或插入管清洗不干净，消毒时残留蛋白质与戊二醛反应易在插入管表面形成结晶。预防方法：使用后，床侧清洗去除大量黏液，使用酶洁液分解表面蛋白质，流水清洗表面。2.5吸引口磨损原因分析：在抽出附件时手法错误，会使得吸引座磨损，导致内镜无法正常吸引。预防方法：手指需拖住下方，水平方向抽出附件。吸引口磨损严重时会出现自动吸引，虽然吸引量很小，但是会使得送气量不足，无法将胃撑满，一直要保持长时间送气状态，造成检查时间增长，增加患者的不适感。2.6电气接点腐蚀原因分析：内镜连接部在带有液体的情况下插入光源，光源输出接口残留液体导致电气接点腐蚀。预防方法：内镜插入光源前保证内镜连接部干燥。电气接点部生锈，电气接触性能变差，会造成内镜画面异常。此时必须立即停止使用，以免造成CCD部件烧毁。维修案例一：设备名称：OLYMPUSCF-240I肠镜检测故障：没图像、光束断、插入管老化、弯曲管老化、旋钮漏水、水气管漏水。没图像、光束断、插入管老化、弯曲管老化、旋钮漏水、水气管漏水。维修方案：（更换CCD、光束、插入管、弯曲管、橡皮。）维修周期：20个工作日保修周期：6个月维修案例二：设备名称：OLYMPUSCF-Q260AI肠镜检测故障：光束损坏光束断一只眼维修方案：更换光束、橡皮。维修周期：7-10个工作日

保修周期：6个月
