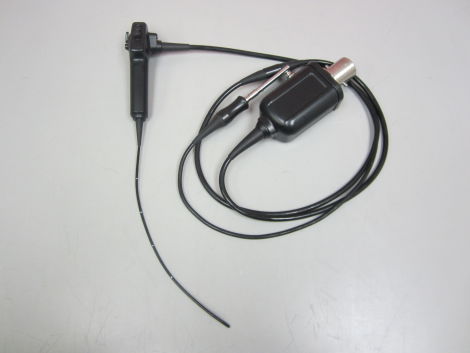

PENTAX VNL-1070STK宾得鼻咽喉镜维修技术学习与交流

品牌与产地：宾得PENTAX型号与REF：PENTAX VNL-1070STK送修单位：濮阳市妇幼保健院濮阳市妇女某医院广州云启医疗设备有限公司是一家高端技术的内窥镜专业服务公司，专注于内窥镜维修售后及配套服务。公司拥有多位经验丰富的工程师，专业的内窥镜销售团队，拥有专业的进口维修设备和维修工具，维修标准已达到进口的技术标准，提供史托斯，史赛克，狼牌，奥林巴斯，艾克松，蛇牌，好克，沈大，诺道夫，雪力，科曼，顺康，吉米等国际知名品牌内窥镜及周边产品的维修问题。公司具有严格的质量管理制度，受到业内专业协会的监督与认可，同时受到多家业内企业的信任；云启团队致力于提供高质量、稳定性强、安全快捷的整体服务。内窥镜的日常保养注意其次在每次使用后对内镜的清洁也很重要。如用人工清洗时，先要把镜身，镜头上的粘液清洗干净，再放在酶洗液中浸泡，不然镜身上的粘液酶是浸不干净的，放在戊二醛消毒剂中浸泡后，粘液就与戊二醛反应在镜身上会产生厚厚的一层发黄的物质，很难清除，镜头端面上的喷口也因此被堵塞。要充分发挥电子镜图像清晰的优点，保持镜面清晰就很重要。在使用中如图像不清晰在排除镜子漏水情怳下，首先考虑就是镜面有脏污蒙在上面。在纱布上沾点镜头清洁硅油或酒精，擦拭镜身端面上的大玻璃片，一面擦一面看图像，就能看到越擦图像越清晰。特别是支气管镜镜面特别容易脏，要经常清洁。清洁镜面后再抹上一点硅油，擦去，脏污就不易沾上了。电子镜在主机没关电源前不能拔下，不然会造成主机机板或CCD损坏。在镜子清洗前要保护好电插头，不要碰到液体，消毒后要确认插头干燥，才能擦上。不然易烧坏插头或电路板。电子镜比较长，特别是肠镜更长。因此拿的时候一定要小心，轻拿轻放。小心不要把镜头敲在地上或器物上，这将敲碎镜头部的传光束玻璃或物镜窗玻璃等部件。超声内镜系统的结构：扇阵扫描穿刺镜：即扇扫型超声电子内镜，扇扫内镜一直采用的是电子线阵技术，所以有些超声电子内镜系统必须采用两台主机来驱动超声功能。扇扫内镜的探头形状与环扫内镜不同，其超声扫描的方向与内镜附件（穿刺针等）插入方向的切面一致，故此可以在超声图像的检测下进行穿刺，而扇扫超声内镜又称为穿刺超声内镜。扇扫超声内镜的操作性能主要体现在几个方面：更细的插入管外径、更短的超声探头以及更大的钳子管道。以Olympus公司GF-UCT2000-OL5为例，7.5MHZ的频率，1500的扫描范围，3.7mm的钳子管道方便进行穿刺和治疗，配合彩色能量多普勒功能，确保穿刺的安全。Fujinon公司EG-530UT（图2-5-3），先端部外径13.9mm、插入管外径12.1mm、钳子管道为3.8mm，更方便穿刺及治疗。维修案例：设备名称：ENF-T3鼻咽喉镜检测故障：不能正常工作光束损坏维修方案：更换光束维修周期：7-10工作日

保修周期：3个月

广州云启医疗设备有限公司是国内专业内窥镜相关维护服务公司。维修人员是从事内窥镜行业多年的技术工程师以及研发人员。凭借诚挚的热情和雄厚的技术积淀，我们可以为您解决如：史托斯，史赛克，狼牌，奥林巴斯，艾克松，蛇牌，好克，沈大，诺道夫，雪力，科曼，顺康，吉米等国际知名品牌内窥镜及周边产品的维修问题。富士88更换骨轮钢丝的一个基本操作流程。二、旋钮的组装拆开的旋钮部件按拆的排序如下图所示：各部件命名如下：组装步骤如下：7、放入7号弹簧圈，装8号小旋钮锁装置（如上图所示，拆开包含三部分：底层是有孔圆盘，第二层是金属环片，上面层是有三个区间的黑色圆盘），上顶部螺丝。8、调试小旋钮锁功能，方法如下：取出小圆柱针，当逆时针旋转上层黑色圆盘时，小旋钮紧；当顺时针旋转时，小旋钮松。旋到紧状态，使金属环片3个孔的任一孔置任一区间的左边，放入小圆柱针，然后顺时针旋转置解锁状态。其原理和大旋钮锁原理相9、上紧9号铜环，装小旋钮帽，方法如下：装上小旋钮帽，方向为右侧45度，一只手固定住帽，另一只手逆时针旋转6号小旋钮座圆盘，直至旋紧。10、装上11号小旋钮，后装12号小旋钮密封盖。维修案例一：设备名称：PENTAXFNL-15RP3纤维鼻咽喉镜检测故障：橡皮破裂、插入管老化龟裂严重、物镜进水、视野模糊有水渍、光束断一根橡皮破裂、插入管老化龟裂严重、物镜进水、视野模糊有水渍、光束断一根维修方案：更换像束、光束、插入管、钳子管、钢丝组件、橡皮维修周期：15个工作日保修周期：3个月维修案例二：OLYMPUS ENF-VT2鼻咽喉镜?插入管变形?橡皮漏水设备名称：OLYMPUS ENF-VT2鼻咽喉镜检测故障：插入管妞变形 钳子管妞折 通活捡钳阻力大 橡皮漏水维修方案：更换插入管 钳子管 橡皮维修周期：7个工作日，

保修周期：非人为保修3个月
