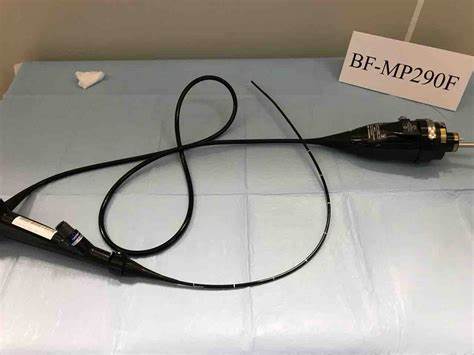

OLYMPUS BF-MP290F奥林巴斯支气管镜故障处理方法咨询

品牌与产地：奥林巴斯OLYMPUS 型号与REF：OLYMPUS BF-MP290F 送修单位：魏县某医院 广州云启医疗设备有限公司主要经营范围是国内外知名品牌的软、硬镜及主机冷光源的维修和保养。从而提供相关医院科室(胃肠镜室、腔镜室等等)的技术支持和解决方案。做为第三方的医疗设备服务公司，为临床和设备科提供坚实可靠的技术服务保障。本公司总是站在客户角度考虑问题，及时与客户沟通，减少客户运营成本，让内窥镜在小修方面就能解决问题，尽量使客户减少大修。这样在同行业内，得到一致认可和好评。 医用内窥镜的结构及常见故障处理 内镜系统的核心是纤维内镜，由前端部、弯曲部、插入管、操纵部、目镜部和导光光缆组成。首先是前端部，其有多个小孔和窗，分别为送水孔及送气孔、钳子管道孔、观察窗、导光窗。其中，观察窗由物镜和导像束末端共同组成，图像经物镜聚焦后投影在导像束末端的端面上，再经导像束传至目镜；导光窗由导光束末端之端面及密封的玻璃组成，照明光线由此射出；送水孔及送气孔位于观察窗旁，当注气时，气体由此孔进入体腔内，使腔扩张。当注水时，水从此孔射出来冲洗观察窗上的物镜镜面，以保持视野清晰；钳子管道孔是内镜实现吸引和活检功能的通道，活检钳等器械均由此通道进出。 内镜的弯曲部位在前端和插入管之间，外部的蛇管由许多环状零件组成，相邻的环状零件之间能上、下、左、右活动。弯曲部的活动通过钢丝牵拉来控制，钢丝的一端固定于弯曲部前端，另一端与角度控制旋钮相连，在钢丝牵引下弯曲部可以向不同方向弯曲摆动。 内镜的插入管又称为镜身，内部包含了导光束、导像束、送气送水管、钳子管及牵引钢丝；外部包裹金属软管和塑料外套管，外套管表面光滑并标有刻度。内镜的操纵部由角度控制旋钮、角度锁定旋钮、送气及送水按钮、吸引按钮、活检管道开口等组成。医生通过操纵上面的旋钮和按钮来实现内镜的各种功能。 基于双目立体视觉的医用三维电子内窥镜系统 3、基于FPGA的时分制立体显示系统微创外科手术要求内窥镜显示系统具有实时性、稳定性等特点。鉴于计算机软件有意义上的延迟性，且受操作系统及计算机硬件配置影响较大，因此本系统采用基于FPGA的时分制立体显示技术。时分制立体显示系统由左右CCD摄像机、左右视频输入AD转换模块、FPGA、SDRAM、I2C总线以及后续的视频输出DA转换模块、显示器、液晶调制屏组成。 其工作原理为：左右CCD摄像机分别摄取具有视差的左右图像对，然后通过视频输入AD转换模块对左右图像对进行补偿和模数转换，视频信号输入格式为YerCb，再将转换后的视频信号数据分别存储在FPGA中的FIFO（a）、FIFO（b）中，当完成两帧视频信号数据存储之后，经FPGA处理，使其由并行图像信号变为串行、时分制体式图像对信号，并从FIFO（a）、FIFO（b）中根据时序将数据转存到SDRAM中，由SRDAM控制器根据时序将数据传送到视频输出DA转换模块，并由其把左右两路视频信号交替扫描显示在显示器上，通过液晶调制屏和偏振眼镜配合实现左右图像分离，即实现立体显示。上述扫描方式为时分制倍频扫描，通过有源振荡器为FPGA提供原始的时钟频率，这个频率经过倍频提供时序信号，将左右两路50Hz场频、15625Hz行频的隔行扫描信号变为单路场频100Hz、行频31250Hz的倍频逐行扫描信号，同时产生50Hz的方波信号作为液晶调制屏的同步驱动信号，左右两路视频信号场周期由20ms压缩为10ms，在I2C总线控制下，压缩后的两路视频信号在时间上互补，交替排列。 维修案例： 设备名称：OLYMPUSBF-3C40支气管镜 检测故障：无角度无角度 维修方案：更换钢丝组件，橡皮。 维修周期：4个工作日 保修周期：3个月 广州云启医疗设备有限公司是一家专业给动力系统、手术器械、医疗电子设备、超声&探头、软镜、硬镜等提供咨询、保养、维修、保修等服务的公司，本公司始终坚持“质量第一、信誉第一、效益第一、服务第一”的宗旨。以“竭诚为客户提供壹流的服务”为目标。不断加强企业文化的建设，欢迎海内外各界人士光临指导工作，洽谈业务！ 可维修软镜主流品牌及型号 OLYMPUS 种类型号 十二指肠镜JF-240、TJF-140R、TJF-200、TJF-240、TJF-260V等。 支气管镜BF-1T180、BF-1T240、BF-1T260、BF-1T30、BF-1T40、BF-1T60、BF-160、BF-240、BF-P240、BF-260、BF-P260FBF-2T10、BF-2TR、BF-3C40、BF-MP60、BF-P20、BF-P30、BF-P40、BF-P60、LF-DPLF-GPLF-TP等 胆道镜CHF-10、CHF-P20Q、CHF-P20、CHF-P20、CHF-P60、CHF-T20、CHF-XP20等。 鼻咽喉镜ENF-1T10、ENF-T3、ENF-V2、ENF-VT等。 膀胱镜CYF-2、CYF-5A、CYF-VA2等。 肾镜URF-P5 维修案例一： 设备名称：ENDOVIEWOIF-BD66支气管镜 检测故障：图像黑点、插入管咬扁光束断、像束断、插入管老化 维修方案：更换像束、插入管、钳子管、橡皮 维修周期：5个工作日 保修周期：3个月 维修案例二： OLYMPUS? BF-P60纤维支气管镜，图像有大量黑点 设备名称：OLYMPUS? BF-P60纤维支气管镜 检测故障：图像有大量黑点。插入管前端少许皱褶 维修方案： 换像束 光束? 插入管? 橡皮。 维修周期：10个工作日。保修半年。 相关手术耗材： 1. MEDTRONIC LA6RDCK? ? 规格与参数：发射器外围引导导管，55 厘米长 2. Smith & Nephew 7205307? ? 规格与参数：Dyonics 全半径直刀片，直径 5.5 毫米。 3.DEPUY SYNTHES 04.013.560S? ? ? ?规格与参数：DePuy Synthes 空心专家复古顺行股骨钉，绿色，直径 11。 x 400 毫米长，无菌 3.DEPUY SYNTHES 02.207.055? ? ? ?规格与参数：DePuy Synthes 空心锁定螺钉，直径 7.3。 x 55 毫米长 4.DEPUY SYNTHES 04.004.758S? ? ? ?规格与参数：DePuy Synthes 空心专业胫骨钉，浅绿色，直径 13。 x 390 毫米长，无菌 5. MEDTRONIC C304L6906? ? 规格与参数：Selectsite 可偏转导管系统，40 厘米长，1.9 内径 x 2.8 毫米外径 6. MEDTRONIC S35RFRN2? ? 规格与参数：美敦力 S35 常规 Flex U 型夹带常规针头 7.DEPUY SYNTHES 294.76? ? ? ?规格与参数：DePuy Synthes 不锈钢 Schanz 螺杆，直径 4.5。 x 200 毫米长，钝 Trocar 点 8. Smith & Nephew 72204326? ? 规格与参数：帽子戏法 MPT 双边程序包 9. ETHICON TRT55? ? 规格与参数：Proximate 线性切割器墨盒，绿色，55 毫米尺寸 10. Olympus HLFDBX0400C? ? 规格与参数：Dornier MedTech RFID 钬光导，400 μ 11.DEPUY SYNTHES 280.280S? ? ? ?规格与参数：DePuy Synthes 不锈钢 DHSDCS 单步拉力螺钉，直径 12.7。 x 80 毫米长，无菌 12.DEPUY SYNTHES 214.868? ? ? ?规格与参数：DePuy Synthes 不锈钢自攻皮质螺钉，直径 4.5。 x 68 毫米长 13.DEPUY SYNTHES 200.528? ? ? ?规格与参数：DePuy Synthes 不锈钢自攻皮质螺钉，带十字形凹槽，直径 1。 x 8 毫米长 14.DEPUY SYNTHES 04.013.764S? ? ? ?规格与参数：DePuy Synthes 空心专家逆行顺行股骨钉，绿色，直径 13。 x 420 毫米长，无菌 15.GYRUS ACMI 70139008? ? ? ?规格与参数：Gyrus ACMI 弧形锯齿刀片，直径 4.8 毫米，凹形窗口，40° 角 16.COVIDIEN TA9035L? ? ? ?规格与参数：采用 DST 系列技术的 TA 一次性装钉器，90 毫米尺寸 17.CONMED 5080-010? ? ? ?规格与参数：Conmed Hall 大型骨摆动刀片，100 长 x 18 毫米宽 18.DEPUY SYNTHES 218.145? ? ? ?规格与参数：DePuy Synthes 不锈钢松质骨螺钉，6.5 直径。 x 145 毫米长，全螺纹 19.DEPUY SYNTHES 02.226.017? ? ? ?规格与参数：DePuy Synthes 不锈钢压缩螺丝，带 T8 StarDrive 凹槽，直径 3。 x 17 毫米长 20. ETHICON SC60A? ? 规格与参数：Echelon Flex Endopath 铰接式吻合器，60 毫米，28 厘米长 云启医疗专注医疗机构手术室内窥镜与周边设备的维修维保，为微创外科、腔内检查与治疗手术提供设备服务。
