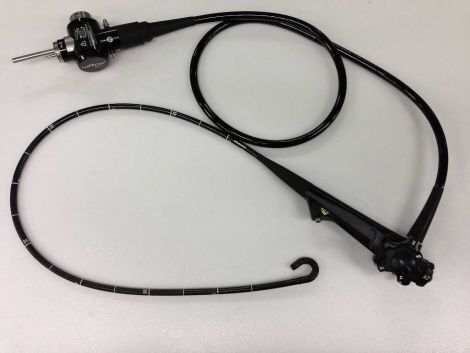

OLYMPUS GIF-Q260奥林巴斯胃镜维修服务与备件提供

品牌与产地：奥林巴斯OLYMPUS 型号与REF：OLYMPUS GIF-Q260 送修单位：郴州市第四某医院 广州云启医疗设备有限公司，拥有上多名专业安装、检测维修师傅，针对动力系统、手术器械、医疗电子设备、超声&探头、软镜、硬镜等医疗设备提供专业维修保养提供解决方案。维修品牌：STORZ史托斯、STRYKER史赛克、OLYMPUS奥林巴斯、PANASONIC松下、AESCULAP蛇牌、WOLF狼牌、RUDOLF诺道夫、PENTAX宾得潘太克斯、FUJINON富士能、Ackermann爱克曼、强生ETHICON、爱尔博ERBE、施乐辉SMITH&NEPHEW、CONMED康美、VIKING维京、顺康ACMI、佳乐等众多知名品牌医疗设备。 医疗用内窥镜设备定期保养 医疗用内窥镜设备定期保养一般由仪管员配合工程技术人员完成，它是一项不断循环进行的有组织有计划的维修措施，这有利于掌握仪器的运行规律，有利于出现故障后的查找：定期保养的内容和时间，不同仪器有不同的做法.一般可以分3个等级： (1)一保：一般可以一个月至一个季度进行一次.主要内容除厂日常维护的工作外，可以拆开机壳，清除各处积尘，污垢、异物、紧固螺丝、添加润滑剂;检查务器件、元件有无磨损、变形、烧蚀、击穿、松动，受潮，老化、接地不良等情况;检测各组电源电压及纹波，检查高压部件运行和接触情况等; (2)二保：一般可以半年至一年进行一次。主要内容除做好一保外，可以对整机控制台上的各个仪表及操作控制系统的灵敏度，精度进行测试校正和计量检定，更换高压发生器绝缘汕等到期的损耗品，对电路中各测试点的电压，波形进行系统检测和做拉偏试验; (3)三保：一般可以2-4年进行一次：主要内容除做好二保外，必要寸可以将整机进行全部拆卸子以清洗检修，超过使用期的元器件应尽量更换或修复，应对仪器进行较为全面调试，恢复其工作精度和性能，达到或超过新机的程度是有可能的。 奥林巴斯290系列电子内镜的常见故障及预防 3.内镜漏水检测基本方法及其对故障预防的重要性漏水检测是早期发现内镜浸水相关故障的重要的方法。忽略漏水检测，使得发现故障较晚，造成浸水故障范围扩大。易造成CCD烧毁、金属部件生锈等严重故障，大大缩减内镜使用寿命，同时带来高额维修费用。因此清洗消毒前应按照正确的方法进行测漏。 第一，检查气泵和测漏器。将测漏器连接到气泵测漏接口上，打开气泵电源，用手指轻按测漏器接头帽中突起时，确认测漏器能排出空气。第二，确认测漏器接头帽内侧无水，确认290内镜通气接口的侧面、正面及正面内侧的缝隙无水。第三，将测漏器的接头帽连接到290内镜的通气接口上，顺时针旋转直到不能旋转为止。第四，在入水前，检查内镜的弯曲橡皮是否有轻微的隆起。第五，内镜放入水池中后，先用手除去内镜表面的气泡，先端部可通过操作角度旋钮进行检查，内镜放置于水中至少30s，观察先端弯曲部、每个管道处及内镜所有表面是否有气泡冒出。 若发现有气泡冒出，说明内镜对应部件有损伤，内镜必须立即停止使用。第六，测漏完成后，把290内镜从水池中拿出，用干燥纱布将测漏器接头帽和内镜通气接口连接处擦干，关闭气泵，把测漏器从气泵的测漏接口拔出来一些，等待30s或直到弯曲部的橡皮恢复原状不膨胀，再把测漏器与内镜通气接口断开。用手捏先端弯曲橡皮部分进行确认。 4.小结 290系列内镜由一系列结构精密的光学部件和电子设备组成，具有成本较高、功能复杂的特点。所以需做好设备使用前的检查工作，设备故障分析处理以及预防性维护。本研究通过分析故障的成因，发现大部分故障均可以通过预防性维护进行干预。良好的预防性维护不仅是保证设备处在工作状态中的一个重要环节，还可以有效地降低设备的故障率，为设备的安全、有效使用提供了可靠保证。 维修案例： Pentax EG-291C 胃镜 钳子管严重漏水，水汽管漏水，插入管在护套下方褶皱 设备名称：Pentax EG-291C 胃镜 检测故障：钳子管严重漏水，水汽管漏水，插入管在护套下方褶皱 外皮隆起 CCD进水损坏 黑屏无图像 维修方案：更换CCD组件、钳子管、水汽管、插入管、橡皮 维修周期：15个工作日 保修周期：非人为保六个月 广州云启医疗设备有限公司以医疗设备维修为主、附带医疗设备供应的服务公司。公司由多名经验丰富的工程师联合组成，人员的技术与素质强强联合，从而能更好的为各医疗单位、医疗设备生产厂商、经销公司提供全面的服务，本公司凭借过硬的技术和优质的服务，已与众多医院、医疗厂商建立了良好的信誉合作关系，我们的服务优势是更快捷更经济更方便更全面。 FUJINON电子内窥镜图像特殊故障的分析与维修： 我们回头梳理维修思路：因为该故障是内窥镜镜体CCD驱动线缆故障的典型现象，因此判断该故障为镜体CCD或传输线缆故障。但后来更换内窥镜镜体后被证实是主板故障，加之因为能看见模糊的图像，故一直判断为图像放大和视频处理流程的故障。 当驱动信号电路（MN3113F）或主板驱动回路故障，会导致某路信号丢失或信号电压偏低也会出现此故障。我们根据查阅的资料重新对驱动的几路信号逐个进行比对测试，发现其中V3测试柱没有信号波形。根据厂家***下载的资料，OV3（即V3测试柱）应该是MN3113F的26脚输出给CCD的二进制驱动信号。 顺着线路检查MN3113F的26脚→R136→V3测试柱→CN10④脚，均无OV3的信号波形。再次检测外围各元件，均为标称值。判断为MN3113F本身损坏。更换MN3113F，故障排除。 3小结 该机故障本来根据故障现象和替换好的内窥镜很容易就判断为CCD驱动电路故障，但由于背景的模糊图像存在，使维修方向往视频信号处理流程方面进行，导致维修走了弯路。 维修案例一： OLYMPUS GIF-Q260 胃镜 插入管在护套部位有褶皱导光束少许断丝 设备名称：OLYMPUS GIF-Q260胃镜 检测故障： 1、插入管在护套部位有褶皱 2、导光束少许断丝 3、CCD物镜边缘有磨损 4、右角度打不了 5、螺旋管脱落 6、图像稍模糊（请询问下临床，如果图像不影响使用，此次可不做处理） 维修方案： 方案1： 更换螺旋管、钢丝组件、插入管 方案2： 更换螺旋管、钢丝组件、插入管、导光束 维修周期：五个工作日，非人为同故障保半年 维修案例二： 设备名称：FUJIEG-590WR胃镜 检测故障：图像中心有阴影，角度不够图像中心有阴影，喷嘴变形，角度不够，插入管根部老化，导光管老化有裂纹，C套磨损（导光管锥形套处有胶带）。 维修方案：更换驱动板、EVE线、喷嘴。 维修周期：7个工作日 保修周期：6个月 相关手术耗材： 1.DEPUY SYNTHES 206.426? ? ? ?规格与参数：DePuy Synthes 不锈钢自攻皮质螺钉，直径 4。 x 26 毫米长 2. Smith & Nephew 15181? ? 规格与参数：T-Fix 编织聚酯单缝线棒，尺寸 2-0，1 x 6.3 毫米 3.CONMED H9132? ? ? ?规格与参数：Sterling Large Hub Vortex 连帽路由器，直径 6 毫米。 x 13 毫米长 3.DEPUY SYNTHES 03.000.404.98S? ? ? ?规格与参数：Synthes 无菌右锯，17.8 x 15.2 x 4 x 0.6 毫米 4. ETHICON 4152? ? 规格与参数：带 CHG 的 Biopatch 保护盘，13 至 20 Fr 尺寸 5. ETHICON XR30G? ? 规格与参数：Proximate 可重装订书机盒，绿色，适用于 TX30 30 毫米线性订书机 6.DEPUY SYNTHES 245.18? ? ? ?规格与参数：DePuy Synthes 不锈钢重建板，94 毫米长，8 孔 7.GYRUS ACMI 5637022? ? ? ?规格与参数：Gyrus ACMI 开口端 LithoStent 输尿管支架，7 Fr 直径。 x 22 厘米长 8. ETHICON HH11BEX? ? 规格与参数：Endo Surgery Mammotome EX 探针和真空装置，11G 规格 9. ZIMMER 60707510500? ? 规格与参数：ATS 一次性止血带袖口，30 长 x 4 英寸宽 10.DEPUY SYNTHES 04.034.655S? ? ? ?规格与参数：DePuy Synthes 空心专业胫骨钉，带近端弯曲，浅绿色，直径 12。 x 375 毫米长，无菌 11. ETHICON 4150? ? 规格与参数：带 CHG 的 Biopatch 保护盘，1 英寸，6 至 12 Fr。 12. Olympus EMP-FBX365HS? ? 规格与参数：Empower 一次性手术激光纤维，8 高 x 1 英寸深 13.DEPUY SYNTHES 259.54? ? ? ?规格与参数：DePuy Synthes 锁紧螺栓，直径 4.9。 x 54 毫米长 14.COVIDIEN 134046? ? ? ?规格与参数：Premium Surgiclip 施夹器，小号，9 英寸长 15. Smith & Nephew 71125034? ? 规格与参数：Smith & Nephew 不锈钢空心螺钉，直径 5.5。 x 34 毫米长 16.DEPUY SYNTHES 04.503.811? ? ? ?规格与参数：MatrixMidface 钛右预成型眼眶骨板，小号，深紫色 17.DEPUY SYNTHES 204.014? ? ? ?规格与参数：DePuy Synthes 不锈钢标准皮质螺钉，直径 3.5。 x 14 毫米长 18. ZIMMER 1193-10-55? ? 规格与参数：Zimmer Compression 标准螺纹拉力螺钉，125 毫米长 19.DEPUY SYNTHES 208.404? ? ? ?规格与参数：DePuy Synthes 不锈钢空心螺钉，直径 6.5。 x 45 毫米长，16 毫米螺纹长度 20. MEDTRONIC 69318? ? 规格与参数：DLP 成人单级静脉插管，带直角金属头，18 Fr x 35.6 cm 长 云启医疗专注医疗机构手术室内窥镜与周边设备的维修维保，为微创外科、腔内检查与治疗手术提供设备服务。
