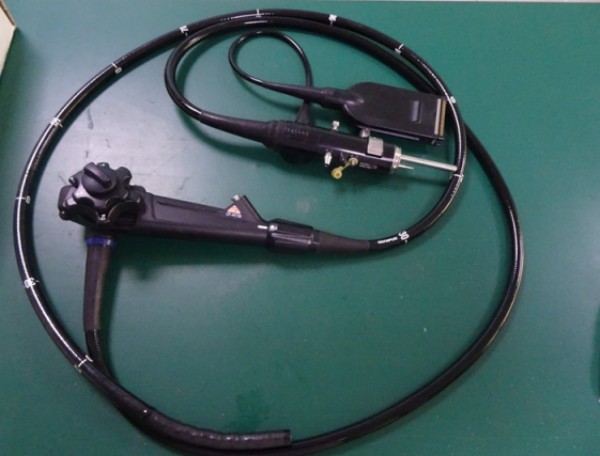

OLYMPUS CF-H170I奥林巴斯肠镜常见故障

品牌与产地：奥林巴斯OLYMPUS 型号与REF：OLYMPUS CF-H170I 送修单位：宝丰某医院 广州云启医疗设备有限公司是一家专业给动力系统、手术器械、医疗电子设备、超声&探头、软镜、硬镜等提供咨询、保养、维修、保修等服务的公司，本公司始终坚持“质量**、信誉**、效益**、服务**”的宗旨。以“短的时间内竭诚为客户提供***服务”为目标。不断加强企业文化的建设，欢迎海内外各界人士光临指导工作，洽谈业务！ 常见故障 1．钳道管漏水：是由于使用活检钳等附件不当造成钳道破损。 2．导管束断：使用年限较长，弯曲管不良造成。 3．弯曲角度不到位：钢丝前端断：使用年限长，磨损造成。 4．弯曲角度不到位：钢丝后端脱焊和使用一定时间后钢丝变长（在弯曲好的情况）。 5．弯曲橡皮漏水：碰伤造成比较多，更换专用橡皮即可。 6．喷嘴堵塞：清洗不干净，更换喷嘴。 7．导像束黑点多或龟裂：纤维镜使用年限长或保养不当造成。 8．电子内窥镜镜头模糊：具体故障需经漏水测试，烘干，拆镜检查仔细判别才能定如何维修。 9:电子镜打角度时有网状出现：使用年限长CCD根部导线断造成。 CCD故障 CCD是电子内镜的核心部分，是电子内镜中带有光电耦合元件的微型摄像系统。预防其故障发生必须保持镜体的密封性。内镜的检查、清洗及消毒过程都是在液体环境下进行的，若镜体漏液会造成图像模糊和斑痕现象，处理不及时就会使图像产生斑痕，影响诊断，甚至造成CCD的损坏。常见的引起镜体漏液而导致CCD损坏的故障有弯曲部橡皮和钳道管的损坏。 维修案例： FuJinon EC-590WM 肠镜 故障检测：1，图像黑屏2，钳子管漏水3，先端C盖裂，多处补胶4，把手外壳裂，补胶5，插入管老化，有裂纹6，导光管老化，无光泽7，光束断丝30％8，eve线脱皮。9，水汽不畅 维修方案：大修，更换cCD组件，插入管，导光管，钳子管，水汽管，光束，弯曲钢丝，弯曲钢网，螺旋管，先端c盖，eve线，把手外壳，橡皮 维修周期：2周工作日 保修周期：非人为保修6 个月 广州云启医疗设备有限公司成立以来，始终本着质量保证，以人为本的企业理念，获得了广大客户的支持与信赖。目前发展已具规模、专业的技术维修团队、拥有较专业的维修动力系统；手术器械；电子设备；超声类；超声探头；软镜；硬镜是公司发展的主要动力。广州云启将竭诚为广大新老客户提供服务。 内窥镜系统的使用与维修 随着医疗科技的发展，内窥镜在医疗机构的使用越来越广泛，由此产生的问题也越来越多。现分享一些经验，供同行参考。 1.内窥镜的分类 现主要介绍以下两种内窥镜系统。 1.1纤维镜 纤维镜由纤维镜体和冷光源组成，镜体一般含目镜、手轮、钳道口、导光束接口、导光束、导像束，有些产品还含有送水（气）孔、闭孔器等。目前常见的有支气管纤维镜，简称支纤镜。 1.2电子镜 电子镜包括软镜和硬镜。（1）软镜由镜体（俗称摄像头）、摄像主机、显示器组成。其中导光束与镜体固定连接，摄像头CCD组件位于镜体先端插入部。配有摄像头、摄像主机和显示器的纤维镜，结构与电子软镜类似，下文将与电子软镜一并讨论。（2）硬镜由镜体、摄像主机、显示器、各种硬管镜头、镜鞘、操作把手、手术器械等组成。 部分电子镜配有气腹机或灌注泵、选配设备台车及图像采集工作站。 2.内窥镜使用的相关要点 2.1采购 若采购多套功能相似的内窥镜系统，应考虑摄像主机能兼容更多摄像头。当出现设备故障时，可通过部件替换快速判断故障点并恢复正常工作。若检查或手术量大，要求增加内窥镜设备，应首先考虑增加摄像头和各种附属部件、器械，共享主机、显示器等。因为摄像头、导光束及各种器械需要一定的清洗消毒时间，故障也比主机多，消毒等候时间和故障期内，主机、显示器可继续连台工作，不致闲置。 2.2消毒 每一款内窥镜系统都有相应的清洗、消毒、存放规范，务必认真学习，严格执行。尤其目前临床采用的消毒方式较多，步骤有繁有简，时间有长有短，严禁以任何借口采用不规范的消毒方法。有些内窥镜的不同部件要求不同的消毒方式，应特别注意。 对于需要测漏的内窥镜，每次清洗、消毒前都要按步骤测漏并记录，有漏气马上停用、报修，避免故障扩大。测漏是早期发现内窥镜微小破损的**有效手段。 2.3操作 每次使用前应检查摄像头、导光束、镜头等，确保外观完好。对于可弯曲、旋转或其他活动的部件，遇到明显阻力时应格外小心，若判断阻力源于部件故障，不可暴力操作，否则容易发生损坏。临床中因强行弯曲支气管纤维镜角度、强行用双极电凝钳夹持组织等导致的故障屡见不鲜。经口腔进入的内窥镜，要防止咬口脱落，避免患者咬坏镜子。谨慎操作，防止手术器械灼烧、割刺进入腔道的镜子。 维修案例一： OLYMPUS CF-V70I肠镜 CCD彩虹 设备名称：OLYMPUS CF-V70I肠镜 CCD彩虹 检测故障：CCD彩虹 边缘很多黑斑 插入管老化发黄 导光束断一根 维修方案：更换CCD 导光束 插入管 橡皮 维修周期：7个工作日， 保修周期：非人为保修3个月 维修案例二： 设备名称：OLYMPUSCF-H260AI结肠镜 检测故障：图像有干扰，边缘模糊，旋钮有问题。图像有干扰，物镜碎边导致图像边缘模糊，小旋钮锁不紧，无喷嘴，大旋钮微紧。 维修方案：方案一：处理大小旋钮（处理后不一定达到**效果）；方案二：大修。（镜子进水、链条生锈，建议大修更换插入管、钳子管、光束、钢丝、螺旋管、橡皮） 维修周期：7个工作日 保修周期：6个月 相关手术耗材： 1.DEPUY SYNTHES 04.004.552S? ? ? ?规格与参数：DePuy Synthes 空心专业胫骨钉，浅绿色，直径 11。 x 360 毫米长，无菌 2.DEPUY SYNTHES 294.455? ? ? ?规格与参数：DePuy Synthes 不锈钢铲尖 Schanz 螺丝，直径 4。 x 100 毫米长 3.COVIDIEN 8886803712? ? ? ?规格与参数：Appose UCL 一次性皮肤吻合器，带 35 个宽钉，4.1 长 x 6.5 毫米宽，绿色 3. MEDTRONIC PCP020150180? ? 规格与参数：Pacific Plus 线上同轴轴 PTA 球囊导管，直径 2。 x 150 毫米气球长度 4.DEPUY SYNTHES 309.090? ? ? ?规格与参数：DePuy Synthes 抽取螺栓，适用于 1 至 1.5 毫米直径。螺丝 5. Smith & Nephew 72200427? ? 规格与参数：Clear-Trac 聚碳酸酯柔性插管系统，6.5 x 72 毫米 6. Smith & Nephew 124180? ? 规格与参数：经典加压髋螺钉短桶形骨板，4 槽，100 毫米长，150° 角 7. MEDTRONIC T12MH15? ? 规格与参数：Midas Rex Legend 火柴头部解剖工具，头部直径 1.5 毫米，轴长 12 厘米 8.DEPUY SYNTHES 223.410? ? ? ?规格与参数：DePuy Synthes 不锈钢 LCP 干骺端骨板，138 毫米长，10 孔 9. MEDTRONIC 70128? ? 规格与参数：Crescent 双腔颈静脉导管，28 Fr 尺寸 10.COVIDIEN VSR100005? ? ? ?规格与参数：带 5 毫米 VersaSeal 的 VersaStep 可重复使用的径向可扩展 Trocar 套筒 11.COVIDIEN EGIA45CTAMT? ? ? ?规格与参数：Endo GIA 弧形端中型厚型组织铰接式订书机重载，紫色，45 毫米尺寸 12.GYRUS ACMI 970010PC? ? ? ?规格与参数：Gyrus ACMI PKS Omni Grasper，33 厘米 x 5 毫米 13. ZIMMER 95-6105X? ? 规格与参数：Zimmer Biomet HT X-Drive 自钻螺钉，直径 1.65。 x 5 毫米长 14.DEPUY SYNTHES 02.124.208S? ? ? ?规格与参数：DePuy Synthes 不锈钢右低弯 LCP 近端胫骨板，尺寸 3.5 毫米，长度 128 毫米，无菌 15.DEPUY SYNTHES 241.84? ? ? ?规格与参数：DePuy Synthes 不锈钢薄刀片三叶草板，104 长 x 15 毫米宽，4 个轴孔 16.COVIDIEN 179103P? ? ? ?规格与参数：Versaport Plus RT 一次性闭塞器，12 毫米尺寸 17.GYRUS ACMI 70131013? ? ? ?规格与参数：Gyrus ACMI Smart Thermal Tip 和 Drape 18. MEDTRONIC 977D260? ? 规格与参数：Vectris Compact Trial Screening Lead Kit 用于脊髓刺激，1 x 8 尺寸 19.DEPUY SYNTHES 206.452? ? ? ?规格与参数：DePuy Synthes 不锈钢自攻皮质螺钉，直径 4。 x 52 毫米长 20.DEPUY SYNTHES 239.987? ? ? ?规格与参数：DePuy Synthes 不锈钢左 LCP 内侧近端胫骨板，142 毫米长，6 孔 云启医疗专注医疗机构手术室内窥镜与周边设备的维修维保，为微创外科、腔内检查与治疗手术提供设备服务。
