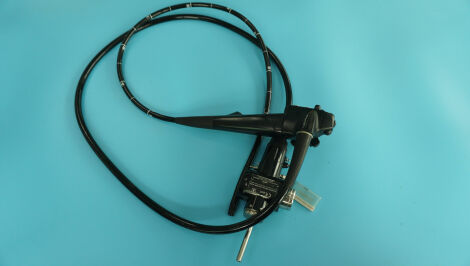

OLYMPUS URF-V2奥林巴斯软性输尿管镜故障分析与日常维护

品牌与产地：奥林巴斯OLYMPUS 型号与REF：OLYMPUS URF-V2 送修单位：瑞昌某医院 广州云启医疗设备有限公司是一家专业从事医疗内窥镜维修丶保修的技术服务公司，公司可提供奥林巴斯，富士能，WOLF，STORZ，等进口及国产软镜维修服务。引进先进的维修设备和检测设备，采用进口配件，打造维修行业的精品。具有多年的售后服务经验，成为了国内少有的专业从事医用内窥镜维修的技术型企业，打破了长期以来由国外原厂公司垄断该类设备售后维修的市场局面，为众多用户提供了更多的选择。设备维修中，我们可以提供相应的备用镜，方便您的工作。 OLYMPUS软镜系列参数介绍：三、型号：GIF-XP240。视野角：140°；景深：3-100mm；先端部外径：7.7mm；插入管外径：7.7mm；弯曲角度：上：210°、下：90°、左：100°、右：100°；有效长度：1030mm；全长：1335mm；钳子管内径：2.2mm。适用主机型号：200、240、260。径细能减轻患者负担且视野角度广。 那么怎么判断到底是哪个原因导致的水汽不畅呢？ 通常，当我们试水汽的时候，出现水汽混杂或水量小的情况，初步检查按钮和水瓶的密封性，在保证以上设备没问题的情况下，再判断是喷嘴问题还是水气管的问题。 首先，把喷嘴拆卸下来，试水汽，正常情况下，送水时水流成一条直线射出，如图4所示，送气时有急促气泡冒出，说明水汽管是完好的。若在这一步试出有堵塞的情况，说明水汽管有问题，这时候得把镜子拆开来检查，看看水气管是堵了，还是折了。OLYMPUS水汽管的设计是成分叉的三通，如图5所示，直通的是气管，分叉的是水管，前面是公共管。在三通口的位置很经常造成堵塞。根据送水送气的情况判断水汽管的堵塞情况。若是气管处堵塞，因为是直通的，比较容易解决，水管堵塞的话，比较麻烦些，需把水管拆卸下来通。 其次，在测试到水汽管没问题的情况下，那就是喷嘴的问题了。喷嘴经常出现堵塞的情况，如图6所示，喷嘴的设计是成直角的，在转弯处经常出现堵塞。这时，需要做的工作就是通喷嘴。喷嘴体积小，操作需小心谨慎，以防丢失。若当喷嘴出现压扁的情况，无法恢复的话，更换一个新的喷嘴，通喷嘴和更换喷嘴是软镜维修中的一项小修，具体操作方法将再下次介绍 维修案例： 设备名称：OLYMPUSURF-P5输尿管肾镜 检测故障：图像模糊、橡皮漏水图像模糊、橡皮漏水 维修方案：更换像束、光束、插入管、钳子管、钢丝、橡皮 维修周期：7个工作日 保修周期：6个月 广州云启医疗设备有限公司是一家专业维修医用内窥镜公司。在国内外医院和公司客户均有业务往来。本着用户为本，客户至上的原则。凭着公司内有数十年维修经验丰富的工程师做专业的技术支持，为广大医院及客户系统的解决内窥镜方面的疑难杂症，如内窥镜漏水漏气、角度不足、成像花屏、水气不通、物镜损坏、插入管老化等等问题。本公司总是站在客户角度考虑问题，及时与客户沟通，减少客户运营成本，让内窥镜在小修方面就能解决问题，尽量使客户减少大修。这样在同行业内，得到一致认可和好评。 软式内镜常见故障分析与日常维护 随着现代医学技术的发展，内镜作为医生眼、手的延伸，可以对疾病进行诊断和治疗。作为临床医学工程师，应积极培训和辅助诊疗医生和操作技师，对内窥镜在日常使用过程中进行预防性维护，规范消毒供应。以BF-P60纤维支气管镜(日本OLYMPUS公司)和GIF-XQ260电子胃镜(日本OLYMPUS公司)为例，针对软式内镜的检测与消毒、常见故障和维护保养进行总结，共同行参考。 1.内镜外观检测与消毒 1.1常规检查 (1)外观。在充足光线下整体检测镜体外观，擦干水珠检查附件是否齐全，重点检查插入管与导光管是否有压扁、老化现象(如图1所示)，此外，是否有结晶、脱皮，检测橡皮是否过于皱折、两边涂胶是否有锋棱、毛刺、裂纹等能伤害人体等缺陷。在充足光线下，目视检查先端头和光束盖玻璃，物镜应平整、无裂痕和划痕，C盖应无磨损。目视吸引口、活检口以及钳子口均应光滑且无磨损痕迹。检测附件O型圈无破裂和严重磨损。

(2)亮度测试。将内窥镜导光头对准100W灯泡或亮光处，目测先端头判断光束亮度是否明亮，是否有明显断丝或老化现象，用手指遮挡导光头导光束入口，从先端头导光束出口处观察其亮度变化情况。

(3)角度检查。将镜身平放于桌面上，旋转角度直至遇明显阻力，量取大角度并记录，角度标准应符合国标要求，打角度过程中应流畅。

(4)活检口测试。活检钳钳头闭合，缓慢匀速地插入内窥镜钳道口，反复测试2～3次，插入活检钳过程应流畅，无阻滞感。 1.2消毒灭菌 内镜消毒需严格遵守消毒规范，应按照要求配比浓度配置含酶和无酶医用清洗剂。消毒时应拆卸所有可拆卸部件，进行全部消毒，清洗前须通过漏水测试，将内镜整体浸入水中接测漏阀，使用注射器将水注进各管道中，在水中不断打角度赶走管道内的剩余空气。将内镜取出水面后，使用干布将镜身擦干，再用高压枪吹走管道里的存水，拔开测漏器插头，等橡皮恢复状态再拧开测漏阀。 2.内镜漏水故障分析 2.1漏水现象 漏水现象包括：①内镜漏水可导致纤维镜像束出现龟裂、彩虹和水渍等；②电子镜图像出现模糊、闪烁和干扰条纹黑屏；③光束变硬变脆，容易折断，亮度减弱；螺旋管脱落，打角度镜身成蛇形；④电子镜开关按键短路，不能使用其功能等。 维修案例一： Olympus URF-V 输尿管镜 故障检测：蛇骨变形，插入管漏水，钳子管漏水，内镜进水，亮度不够 ,导光束断50%左右 维修方案：方案一：更换插入管 蛇骨 钢丝 螺旋管 钳子管 橡皮 方案二：方案一加导光束 维修周期：10个工作日 保修周期：非人为保6个月 维修案例二： 设备名称：OLYPUMSURF-V输尿管软镜 检测故障：图像问题图像闪，CCD故障 维修方案：，更换CCD、插入管等组件 维修周期：10个工作日 保修周期：6个月 相关手术耗材： 1.DEPUY SYNTHES 312.648? ? ? ?规格与参数：DePuy Synthes LCP 钻套，直径 3.5 毫米。 2.DEPUY SYNTHES 212.125? ? ? ?规格与参数：DePuy Synthes 不锈钢锁紧螺丝，带 StarDrive 凹槽，直径 3.5。 x 65 毫米长 3.DEPUY SYNTHES 239.942? ? ? ?规格与参数：DePuy Synthes 不锈钢右 LCP 近端胫骨板，尺寸 3.5 毫米，长度 185 毫米，12 个轴孔 3.GYRUS ACMI 145221? ? ? ?规格与参数：Gyrus ACMI 钛微米骨架通风管，0.76 毫米内径 4.CONMED 410-2000? ? ? ?规格与参数：SureFit 预连接双色散电极，3.05 m 电缆长度 5.DEPUY SYNTHES 02.211.036? ? ? ?规格与参数：DePuy Synthes 不锈钢可变角度锁定螺钉，带 T8 StarDrive 凹槽，直径 2.7。 x 36 毫米长 6.DEPUY SYNTHES 214.848? ? ? ?规格与参数：DePuy Synthes 不锈钢自攻皮质螺钉，直径 4.5。 x 48 毫米长 7.DEPUY SYNTHES 202.898? ? ? ?规格与参数：DePuy Synthes 不锈钢自攻皮质螺钉，带 T8 StarDrive 凹槽，直径 2.7。 x 38 毫米长 8. MEDTRONIC MMT-975? ? 规格与参数：Mio 无菌 Sub-Q 输液器，透明，9 毫米针头长度 9. ZIMMER 5001-51? ? 规格与参数：多极双极金属杯壳，直径 51 毫米。 10. STORZ 8403EXC? ? 规格与参数：C-Mac 视频喉镜，尺寸 #0 11. ETHICON G173? ? 规格与参数：Gut Chromic 可吸收单丝缝合线，尺寸 2-0，36 英寸长，SH 针 12.DEPUY SYNTHES 282.613? ? ? ?规格与参数：DePuy Synthes 不锈钢 LCP DHHS 侧板，带标准枪管，5 个轴孔，135° 角 13. MEDTRONIC 400162? ? 规格与参数：Merocel 耳包，直径 12。 x 24 长度 14. MEDTRONIC 9MH30D? ? 规格与参数：Midas Rex 火柴头金刚石切割锉，头部直径 3 毫米，轴长 9 厘米 15. Smith & Nephew 7211008? ? 规格与参数：Smith & Nephew 患者管组 16. Smith & Nephew 71802016? ? 规格与参数：VLP 全螺纹骨质减少螺钉，5 直径。 x 16 毫米长 17.GYRUS ACMI 70138002? ? ? ?规格与参数：Gyrus ACMI 直刃光滑刀片，直径 4 毫米。 18. MEDTRONIC 3560030? ? 规格与参数：InterStim 神经刺激器经皮延长器，直径 2.16 毫米。 x 100 厘米长 19. MEDTRONIC 1056010? ? 规格与参数：Medtronic 唐纳森管，1.14 毫米内径，C-Flex，海绿色 20. MEDTRONIC 1883519HR? ? 规格与参数：RAD M4 可旋转弯曲窦形刀片，直径 3.5 毫米。 x 11 厘米长，90° 角 云启医疗专注医疗机构手术室内窥镜与周边设备的维修维保，为微创外科、腔内检查与治疗手术提供设备服务。
