光电阴道镜技术参数 *一、 ?镜头部分：S显微光学镜头 SZ61

光学放大：0.67×至4.5×

变焦倍率：6.7：1 变倍比：连续光学变倍系统 物镜：完整的消色差物镜，标准配备300mm 目镜：宽视野，10×22mm视野，带眼罩。 放大倍数：6.7-45倍（目镜10倍），连续无级放大、调焦、聚焦。 观察视野范围：8.97mm-150mm（0.3X物镜?10倍目镜） 工作距离：240mm—350mm 观察筒倾角：45度 筒间距调节：左右连续调节范围，52-76mm 摄像调节：标准C接口 调焦旋钮：左右单轴水平旋纽，结合筒间距高低放大因素。

*二、冷光源光纤照明系统，配置绿色滤光片，色温5600K,无光损，无畸变。

*三、高清晰度彩色CCD，

CCD内置图像稳定器

微电脑控制自动平衡

色彩饱和度

具有采集图像防抖动功能

像素1080万以上，水平分辨率800线以上

镜头色彩还原镜头平面镀膜和消色差变焦光学器件

图像传感器：12”彩色CMOS图像传感器

像素尺寸： 3.2μm×3.2μm

光谱响应： 400nm～1000nm

灵敏度： 1.0Vlux-sec@550nm

曝光方式： ERS（Electronic rolling snap）

分辨率： 2048×1536、1600×1200、1280×1024、640×480, 320x240

帧率（全分辨率）： 6fps@2048×1536

白平衡： 自动手动

自动曝光控制： 自动手动

电源： USB2.0供电

动态范围： 62dB

可编程控制： 图像尺寸、亮度、增益、曝光时间

工作温度： 0°C～70°C

外形尺寸： 39*39*12mm ?(模块) ?????65*65*39mm ?(标准外壳)

清晰线数： 900线

四、云台：三维云台，配备阻尼结构。升降器：平行四边形互动升降器。

五、采集模式：双目光学观察、单目电子采集，同步输出显示器与镜下图像同步显示 。

六、软件管理系统： *1、结合北京医科大学附属医院、南京市妇幼保健院、徐州市妇幼保健院等全国妇科疾病防治中心专家的临床验证，发行的WindowXP版本。

*2、图像采集卡：ZJYD-II多芯片专业视频采集卡，逐行采集，图像亮度、动态对比度可调,自主开发，具有独立的知识产权。

*3、观察检查图像放大倍数显示，提供图文报告样本。

4、将图像放大、缩小、白光、图像聚焦、微调等功能集成于掌式控制系统之中，真正的掌式控制。

*5、具有自然光成像与暗光成像模式。

6、支持观察图像的实时显示、采集、冻结、存储和打印。

7、能对观察检查图像进行动态录像和电影回放。

8、真正基于数据库管理的病人资料系统，需提供数据库系统名称。

9、可以方便地对病人资料进行各种查询，并可以对病人资料进行统计分析。

10、支持8种以上病人报告的图文彩色打印，提供图文报告样本。

*11、支持 LEEP 手术报告单打印功能。

12、支持病人资料的对比分析功能。

13、支持 RCI 评估分析，提供图文报告样本。(选配）

14、支持脚踏开关控制采图与鼠标控制采图。

15、具有 DICOM3.0 图像数据交换接口，支持联网功能，提供使用医院信息。（选配）

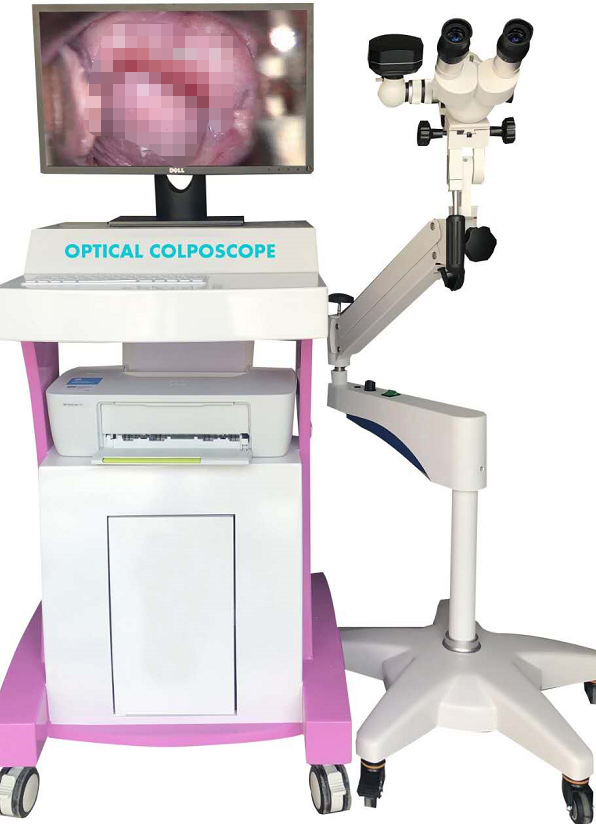

八产品配置：

操作系统、显微光学镜头,全金属镜头支架（医用底座、直臂、平衡臂，上下调节臂）、医用光学镜头云台、医用冷光源光纤、高性能，高配置品牌阴道镜主机、彩色打印机、19液晶显示器、医用推车、自主开发的新阴道镜图像处理软件、逐行扫描图像处理卡、医用脚踏开关、医用专业视频信号线等组成。
