技术参数

胃肠镜规格参数

型号

GIF-HQ290

CF-HQ290LI

光学系统

视野

正常对焦模式140° 近对焦模式140°

正常对焦模式170°

近对焦模式160°

方向

直视

直视

景深

正常对焦模式7-100 mm 近对焦模式3-7 mm

正常对焦模式9-100 mm

近对焦模式4-9 mm

插入部分

末端外径

10.2mm

13.2

插管外径

9.9mm

12.8

工作长度

1030mm

L: 1680mm

I: 1330mm

器械通道

通道内径

2.8mm

3.7mm

可见距离

距离末端3.0mm

距离末端3.0mm

弯曲部分

角度范围

上210° 下90° 右100° 左100°

上180° 下180° 右160° 左160°

总长

1350mm

L: 2005 mm

I: 1655 mm

兼容EVIS LUCERA系统

图像处理装置OLYMPUS CV-290

氙灯冷光源OLYMPUS CLV-290SL，CLV-290

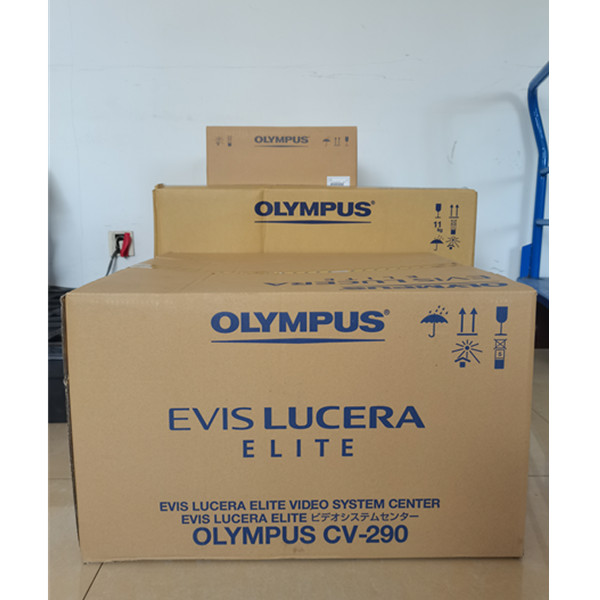

EVIS LUCERA ELITE CV-290图像处理装置规格参数

电源

电压

100-240 V AC，220-240 V AC

频率

5060 Hz

消耗电力

150 VA

尺寸

尺寸（宽x高x深）

370 x 85 x 455mm（标准）;

382 x 91 x489mm（）

重量

10.7kg

分类（医用电气设备）

防电击保护类型

I类

应用部件的防触电保护等级

BF型应用部分。在没有分类标记的地方，该设备是BF型应用部件。

程度或防爆

视频系统中心应远离易燃气体

观察

模拟HDTV信号输出

可以选择RGB（108060I）或YPbPr（108060I）输出。（对于100-240V型号）

可以选择RGB（108050I）或YPbPr（108050I）输出。（对于220-240 V型号）

模拟标清电视信号输出

VBS复合（48060I：NTSC），YC（48060I：NTSC）和RGB（48060I：NTSC）同时输出可能。（对于100-240V型号）VBS复合（57650I：PAL），YC（57650I：PAL）和RGB（57650I：PAL）;同时输出可能。（对于220-240V型号）

数字信号输出

可以选择SDI（HD-SDI或SD-SDI），DV（IEEE1394），DVI（WUXGA，1080P或SXGA）。

白平衡调整

使用前面板上的白平衡按钮可进行白平衡调整。

AFI色彩平衡调整

在AFI观察中使用AFI色彩平衡帽可以进行AFI色彩平衡调整。

标准颜色图表输出

可以显示“彩条”或“50％白”屏幕。

色调调整

以下色调调整是可能的

?红色调整：±8步?蓝色调整：±8步?色度调整：±8步

自动增益控制（AGC）

由于内窥镜的远端离目标太远，光线不足时，可以对图像进行电子放大。

对比

图像对比度可以设置为以下三种模式之一（N，H，L）

?N（标准）：普通图像

?H（高）：与普通图像相比，深色区域较暗，明亮区域较亮

?L（低）：黑暗区域比正常图像更亮，明亮区域更暗

降噪

噪声通过图像处理得到纠正。

光圈

可以使用前面板上的“光圈模式”开关选择自动光圈模式

?自动：根据中央部分的zui亮部分和周边部分的平均亮度调整亮度

?峰值：根据内窥镜图像zui亮的部分调整亮度。?平均：根据内窥镜图像的平均亮度调整亮度。

图像增强设置

内窥镜图像中的精细图案或边缘可以被电增强以增加图像清晰度。可以根据用户设置来选择结构增强或边缘增强。

?结构增强：增强图像中精细图案的对比度。

?边缘增强：增强内窥镜图像的边缘。

切换增强模式

可以使用前面板上的图像增强模式按钮从3个级别（1，2和3）中选择增强级别。

自适应IHb颜色增强

根据内镜图像中的IHb值增强颜色的微小差异。

切换自适应IHb颜色增强模式

使用前面板上的颜色增强模式按钮，可从3个级别（1，2和3）中选择自适应IHb颜色增强级别。

显示Ihb图表屏幕

IHb图表屏幕使用键盘上的“IHb?CHART”键显示。IHb图表屏幕计算内窥镜图像中每个像素的IHb值，并通过使用模拟颜色表示值来显示图像中相应位置的IHb值。

彩虹色校正

避免由RGB信号之间的时间差引起的色彩偏差，并确保稳定，无闪烁的图像。

图像大小的选择

内窥镜图像的大小可以使用键盘上的“图像大小”键来改变

冻结

使用内窥镜或键盘上的“FREEZE”键冻结内窥镜图像

预冻结

在冻结操作之前的设定时间段内拍摄的图像中选择彩虹zui少的图像并显示。

光学数字观测

当使用与每个光学数字观察模式兼容的内窥镜和光源时，可以进行光学数字观察

?NBI观测：这种观测模式使用窄带观测光。?AFI观察：这种观察模式使用蓝光

?IRI观察：这种观察模式使用红外灯。

内窥镜的远程开关功能

内窥镜上远程开关的功能可以在用户设置中设置

重置为默认值

可以使用前面板上的重置按钮将以下设置重置为默认设置

?色调（AFI和IRI除外）?光圈模式?图像增强模式?色彩增强模式?光学数字观察?图像大小?对比度

?冻结?释放指数?电子变焦?光学数字观察?箭头指针?秒表?字符屏幕上?PIPPOP

文档

遥控

可以控制以下辅助设备（指定型号）

?监视器?DVR?视频打印机?图像归档系统

患者数据

以下数据可以显示在内窥镜图像屏幕上

?患者ID?患者姓名?性别?年龄?出生日期?记录日期（时间，秒表）?注释以下数据可显示在内窥镜图像屏幕中

?患者ID?患者姓名?性别?年龄?出生日期?记录日期（时间，秒表）?评论

显示记录状态

以下辅助设备的记录状态可以显示在显示器上

?便携式存储器和内部缓冲器?DVR?视频打印机?图像归档系统

显示图像信息

以下数据可以显示在显示器上

?结构增强级别?边缘增强级别?缩放比例?色彩模式?聚焦

提前注册患者数据

zui多可以注册50个病人的数据

?患者ID?患者姓名?性别和年龄?出生日期

便携式内存

便携式存储器

MAJ-1925（OLYMPUS）

录制格式

?TIFF：无压缩?JPEG（15）：约15压缩?JPEG（110）：约110压缩

记录图像的数量

?TIFF：约227张图像?JPEG（15）：约1024张图像?JPEG（110）：约2048张照片

内存备份

用户设置

zui多可以注册20个用户设置。

记住所选的设置

即使在视频系统中心关闭之后，以下设置也会保留在内存中。

?色调?光圈模式?增强?色彩增强模式?对比度?AGC?色彩模式?白平衡

锂电池

使用寿命：5年

EVIS LUCERA ELITE CLV-290SL冷光源规格参数

电源

电压

100-240 V AC;

频率

5060 Hz

消耗电力

600 VA

尺寸

尺寸（宽x高x高）

370 x 150 x 476mm（标准） 390 x 162 x 551mm（）

重量

18kg

照明

检查灯

短弧氙灯（无臭氧）300W

平均灯泡寿命

连续使用约500小时（间歇使用，灯泡寿命可能略有不同。）

点火方法

开关稳压器

亮度调整

光路光阑控制

冷却

强制风冷

NBI观察

可用

AFI观察

可用

IRI观察

可用

紧急灯

卤素灯（镜子内）12V 35W

平均紧急灯寿命

大约500小时

自动亮度调整

自动亮度调整方法

伺服隔膜法

自动曝光

17个步骤

送气

泵

隔膜式泵

压力开关

4级可用（关，低，中，高）

送水

方法

通过用空气加压可拆卸的水容器来给水。

前面板指示灯

紧急灯

指示没有应急灯，断开和使用应急灯。

NBI

当NBI观察启用时，NBI指示灯亮起。

AFI

AFI观察启用时，AFI指示灯亮起。

IRI

当IRI观察启用时，IRI指示灯亮起。

设置内存

即使光源关闭，设置（滤波器设置除外）也会被存储。

分类（医用电气设备）

防电击保护类型

I类
