订购信息

订单号

外径

视角(DOV)

工作长度

zui大插入管宽度

WA4KL500

5.4 mm

0°

315.3 ±0.5 mm

5.45 mm

WA4KL530

5.4 mm

30°

315.5 ±1.5 mm

5.45 mm

WA4KL545

5.4 mm

45°

315.5 ±1.5 mm

5.45 mm

WA4KL100

10 mm

0°

315.9 ±0.5 mm

10.2 mm

WA4KL130

10 mm

30°

317.1 ±1.5 mm

10.2 mm

WA4KL145

10 mm

45°

317.7 ±1.5 mm

10.2 mm

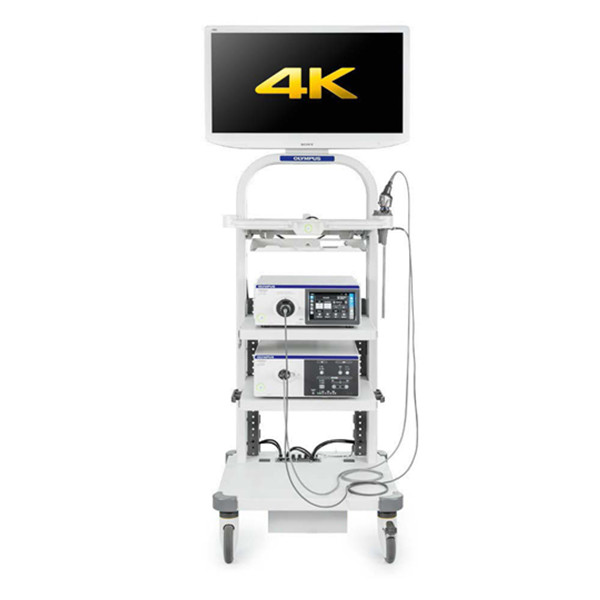

OTV-S400图像处理装置产品规格

电源

额定电压

220–240 V AC;在±10％以内

额定频率

5060 Hz; 在±1 Hz范围内

额定输入

350 VA

尺寸

尺寸（zui大）

390(W) × 160(H) × 506(D)mm

重量

13.5 kg

观察

信号系统

对应4K和高清

信号输出（分辨率）

4096 × 2160,3840 × 2160,或者可以选择1920 × 1080

信号输出（传输方式）

可以选择3G-SDI或HD-SDI

白平衡调整

可调

标准颜色图表输出

可以显示“彩条”屏幕

色调调整

红色调整±8 步

蓝色调整±8 步

色度调整±8 步

自动增益控制(AGC)

由于内窥镜的远端距离物体太远，当光线不足时，图像可以被电子放大

对比度

正常，正常图像

高，与正常相比，使暗部变暗并使亮部变亮

低，与正常相比，使暗部变亮并使亮部变暗

虹膜区

自动，自动设定曝光区域以获得对象的zui佳亮度

中心，中心加权测量

图像增强设置

可以电子增强内窥镜图像中的图案或边缘

可以增加图像清晰度可以根据用户设置选择结构增强或边缘增强

结构增强，增强图像中图案的对比度

边缘增强，增强内窥镜图像的边缘

NBI 观察

该观察使用窄带观察光

内窥镜的远程开关功能

可以在用户预设中设置内窥镜上的远程开关的功能

文档

显示记录状态

刻录机的录像状态可以显示在监视器上

显示图像信息

监视器上可显示以下数据：

? 变焦比单触自动对焦观察模式NBI观察模式

存储备份

用户预设

zui多可以注册10个用户预设

记忆所选设置

即使视频系统中心关闭，以下设置也会保留在内存中：

? 系统设置色调色彩模式对比度增强白平衡

分类（电子医疗设备）

防触电保护类型

Class I(来源

应用部件的防触电保护等级

BF型应用部分

防爆等级

视频系统中心应远离易燃气体

CLV-S400冷光源产品规格

电源输入

额定电压

100–240 V AC;在±10％以内

额定频率

5060 Hz;在±1 Hz范围内

额定输入

500 VA

尺寸

尺寸（zui大）

391(W) × 162(H) × 521(D)mm

重量

15.5 kg

照明

检查灯

氙气短弧灯（无臭氧）300 W

平均灯泡寿命

连续使用约500小时（间歇使用，灯泡寿命可能略有不同）

点火方式

开关稳压器

亮度调整光路

光阑控制

冷却

强力风冷

强度模式

正常或高强度

NBI 观察

可用

应急灯

卤素灯（镜子内）12 V 35 W

平均应急灯寿命

大约500个小时

自动亮度控制

自动亮度控制方法

伺服隔膜法

自动曝光

17 步

前面板上的指示灯

应急灯

表示没有应急灯，断开连接并使用应急灯

NBI

启用NBI观察模式时，观察模式指示灯亮起

设置内存

即使光源关闭，也会存储设置（观察模式除外）

分类（医疗电气设备）

防触电保护类型

Class I

应用部件的防触电保护等级

BF型应用部分

防爆等级

光源应远离易燃气体

了解更多详情请致电联系。
