定焦卡口规格参数：

F14mm

F18mm

焦距（Focal length）

14mm

焦距（Focal length）

18mm

像面尺寸（Format）

12"

像面尺寸（Format）

12"

接口(Mount)

CS

接口(Mount)

CCS

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

线分辨率

(Resolution CenterEdge)

中心150线对mm

周边100线对mm

线分辨率

(Resolution CenterEdge)

中心150线对mm

周边100线对mm

外形尺寸(Dimension)

Φ48×L37

外形尺寸(Dimension)

Φ48×L44

重量（Weight）

76g

重量（Weight）

92g

?

F20mm

F22mm

焦距（Focal length）

20mm

焦距（Focal length）

22mm

像面尺寸（Format）

12"

像面尺寸（Format）

12"

接口(Mount)

CCS

接口(Mount)

CS

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

线分辨率

(Resolution CenterEdge)

中心150线对mm

周边100线对mm

线分辨率

(Resolution CenterEdge)

中心150线对mm

周边100线对mm

外形尺寸(Dimension)

Φ48×L44

外形尺寸(Dimension)

Φ48×L44

重量（Weight）

92g

重量（Weight）

92g

?

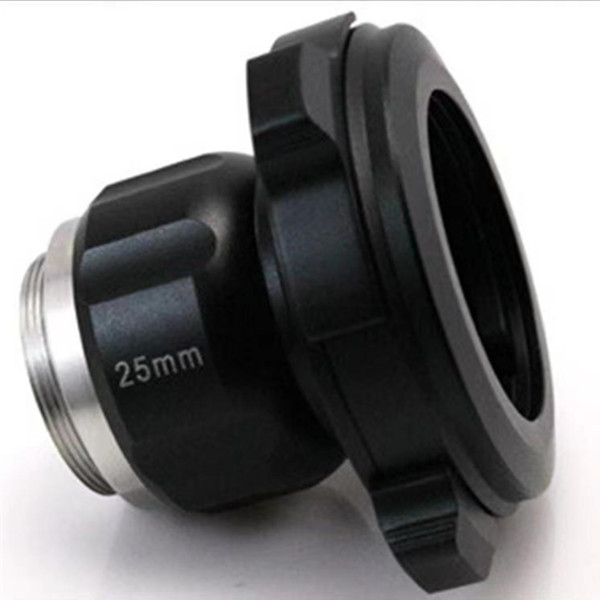

F25mm

F28mm

焦距（Focal length）

25mm

焦距（Focal length）

28mm

像面尺寸（Format）

12"

像面尺寸（Format）

12"

接口(Mount)

CCS

接口(Mount)

CCS

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

线分辨率

(Resolution CenterEdge)

中心150线对mm周边100线对mm

线分辨率

(Resolution CenterEdge)

中心150线对mm

周边100线对mm

外形尺寸(Dimension)

Φ48×L44

外形尺寸(Dimension)

Φ48×L44

重量（Weight）

92g

重量（Weight）

92g

?

F32mm

F35mm

焦距（Focal length）

32mm

焦距（Focal length）

35mm

像面尺寸（Format）

12"

像面尺寸（Format）

12"

接口(Mount)

CCS

接口(Mount)

CCS

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

线分辨率

(Resolution CenterEdge)

中心150线对mm

周边100线对mm

线分辨率

(Resolution CenterEdge)

中心150线对mm周边100线对mm

外形尺寸(Dimension)

Φ48×L44

外形尺寸(Dimension)

Φ48×L44

重量（Weight）

92g

重量（Weight）

92g

变焦卡口规格参数：

焦距（Focal length）

18-35mm，16-25mm

像面尺寸（Format）

12"

接口(Mount)

CCS ?浮动可调后焦(12mm-18mm)

分辨率

(Resolution)

分辨率

（Resolutionpixels）

1280×1024

线分辨率

(Resolution CenterEdge)

中心150线对mm

周边100线对mm

外形尺寸(Dimension)

Φ48×L

重量（Weight）

?

备注（浮动调后焦步骤）

根据摄像机的接口调整适配器的后焦

? ?设备处于工作状态

? ?1、根据摄像机的接口方式：配置在cs接口摄像机上时，松开连接座三个螺钉，连接座缩进到底后退出0.5mm，锁紧三个紧固钉（三个紧固钉同时具有调整中心的功能），分别调整变倍组到两端，对应调整聚焦组能否清晰成像判断后焦是否调整到位；配置在c接口摄像机上时，松开连接座三个螺钉，连接座伸出到头后返回0.5mm，锁紧三个紧固钉，分别调整变倍组到两端，通过调整聚焦组能否清晰成像判断后焦是否调整到位。

? ?2、没办法判断摄像机后焦时可以通过以下步骤调整后焦

? ?1)、变倍组（后组）手轮置于中间位置聚焦组顺时针旋到底，松开三个紧固钉，调整连接座位置到刚好清晰成像后锁紧连接座三个螺钉，分别调整变倍组到各个焦距，对应调整聚焦组能否清晰成像判断后焦是否调整到位

? ?2）、通过步骤1)存在不能清晰聚焦成像焦距的，可重复步骤2，不同之处在于连接座需要先旋转一定角度，直至全程均可清晰聚焦为止。
