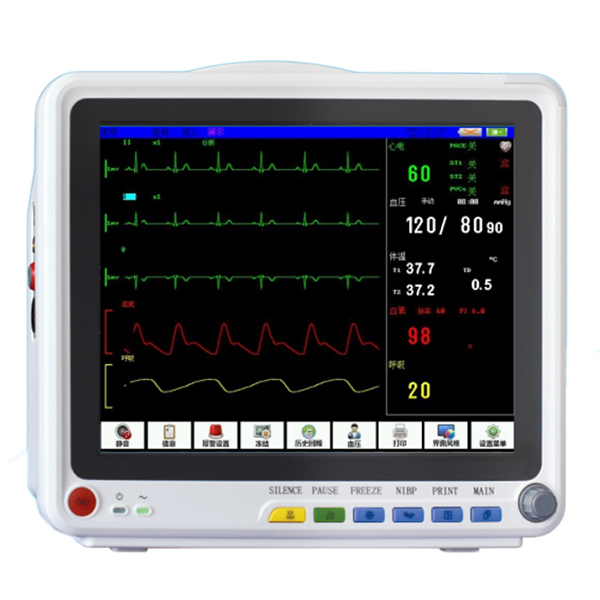

多参数监护仪是我公司自主开发的新一代多参数监护仪，可测生命体征参数如下：

心电：七导联心电波形显示，包括I、II、III、AVR、AVL、AVF、V1~V6等七导联；导联增益可分六档：X0.25、X0.5、X1、X2、X4、自动；自动计算心率，并可上下限报警。

呼吸：采用阻抗法测呼吸率，有呼吸波形显示及呼吸率显示。

体温：显示体温数值，并带超限报警。

血氧：无创测末梢血管的血氧含量，显示血氧数值及脉搏波形。

血压：无创捆绑式血压测量技术，分新生儿、成人，单次、周期测量等模式，可测新生儿血压、儿童血压和成人血压。

屏幕：12.1英寸大屏幕真彩液晶显示。

外观：便携式。

电源：交直流两用，自带后备蓄电池, 交直流自动切换；蓄电池可独立工作4~6小时；多路电源冗余设计，进一步提高可靠性。

1、?产品组成：

本仪器由六大部分组成：显示系统、主板、心电模块、血压模块、血氧模块、体温模块。如下图所示。

2、?性能说明：

A. 显示系统：采用12.1英寸真彩TFT显示屏，显示监护波形和数据。可以同屏显示五道波形，采用汉字界面，大字体显示病人监护数据，便于医生随时观察了解病人生理状态。

B.?心电模块：具有抗除颤、抗高频电刀、抗干扰能力。七导联心电波形显示，包括I、II、III、AVR、AVL、AVF、V1~V6等七导联；导联增益可分三档：X0.25、X0.5、X1、X2、X4、自动；自动计算心率，并可上下限报警。

C. 血压模块：采用美国CAS公司先进的数字信号处理技术，独特的阶梯放气测量方式，有效地抑制由于人体手臂运动、说话等造成的运动干扰，测量准确、重复性好。模块内部高智能化算法，可以在放气过程中反向充气测量，得到更准确的数据结果。有效测量血压范围比一般监护仪更宽，可以在30～250mmHg内精确测量。对小儿和新生儿测量时，采用精确充气放气测量方法，避免传统监护仪器充放气速度太快而造成测量偏差大的结果。特别是对新生儿测量，采取小步充放气测量，既能保证测量的安全性，又能够更精确地检测新生儿弱脉动，得到准确数据。

D. 血氧模块：采用新数字式脉搏血氧测量技术，提供快速、准确的血氧饱和度和脉率测量。改进的数字信号处理技术有效地抑制人体移动和弱灌注测量的影响，能提供测量灵敏度和稳定性，满足ICU、CCU和麻醉手术应用。与血气分析仪大量的临床对比试验，保证准确的临床检测精度。符合CE要求的功能安全设计，适用于成人、小儿、新生儿，可以显示体积容积波和脉搏强度。

E.?主机系统：采用自主研发、生产的嵌入式计算机系统，经过比常规计算机系统严格得多的测试流程，可以在高温和低温的苛刻环境下工作，抗震抗摔，保证了全系统运行的高稳定性和可靠性，适合在各种气候环境下使用。保证监护过程的不间断测量。

F.?齐全的功能设计：集中了常规监护系统的全部功能，包括多参数测量显示，多道监护波形同步显示，趋势表记录浏览，心电波形记录回放等。精心设计的全中文软件菜单功能界面，仅六个功能按键和一个旋转鼠标就可以实现全部系统操作，非常容易学习和掌握操作。

G. 完善严格的生产质量管理体系：公司依照ISO13485YYT0287医疗器械质量体系标准，从材料采购到整机出厂的每一个环节都进行严格的管理。每一台出厂仪器都经过精心的调试检测，所有电路部件经过48小时高温老化，整机48小时高温老化、24小时常温运行测试。保证了仪器的品质和可靠性。

二、?DJ-12多参数监护仪的技术参数

心电

种类： 标准七导联（I、II、III、AVR、AVL、AVF、V1-6胸导）

显示波形数： 7道任选

增益： X0.25、X0.5、X1、X2、X4、自动

输入阻抗： ≥5MΩ

共模抑制比： ≥10dB

频率响应： 滤波0.5~40Hz(±3dB)

保护： 隔离击穿电压交流4000V 50Hz±1Hz 抗除颤、抗高频电刀、抗交流、肌电、漂移干扰

电极脱落指示：有

心电回放： 5min

扫描速度： 25mms，50mms

心率精度： ±1bpm

呼吸

显示： 波形、呼吸率

测量范围： 0 ~?100次分钟

测量方式： 胸阻抗式

测量精度： ±2次分钟

扫描速度： 25mms，50mms

报警范围： 0~100次分钟上下限步进可调

报警指示： 声光报警

无创血压

测量方法： 自动振波法

测量方式： 单次（手动），周期（自动），连续

测量参数： 收缩压 舒张压 平均压

测量模式： 成人、儿童、新生儿

测量范围： 成人：0 ~ 300?mmHg

儿童：0 ~ 200?mmHg

新生儿：0 ~ 145?mmHg

压力单位： mmHg KPa

报警范围： 0~250?mmHg上下限步进可调

报警指示： 声光报警

血氧饱和度

显示： 血氧数值，容积波形，脉搏

测量范围： 0 –?100

分辨率： 1%

精度： 70~100时±2%，40~69时±3%

传感器类型： 双波长发光二极管

报警范围： 1~100上下限步进可调

报警指示： 声光报警

脉率范围： 20~250bpm

体温

种类： 单路

测量范围： 0 - 50℃

单位： ℃? ℉

分辨率： 0.1℃

精度： ±0.1℃

报警范围： 0 - 45℃上下限步进可调

报警指示： 声光报警

心率

测量范围： 0~254bpm

精度： ±1bpm

趋势图： 1~48小时

刷新时间： 每搏一次

报警范围： 0~254上下限步进可调

报警指示： 声光报警

系统

显示： 12.1英寸真彩TFT显示

分辨率： 800X600

趋势图： 150小时

打印机： 可选配（内置热阵打印机）

触摸屏： 可选配

网络： 可与中央机联网

电源： 交流220V±22V 50Hz±1Hz

主机外形尺寸：320mmX160mmX270mm

仪器重量： 毛重6kg

临床应用在哪些场景

手术中、手术后、外伤护理、冠心病、危重病人、新生儿、早产儿、高压氧舱、分娩室等。

病人监护仪的分类

单参数监护仪：只能监测一个参数。如血压监护仪、血氧饱和度监护仪、心电监护仪等。

多功能、多参数综合监护仪：可同时监护心电、呼吸、体温、血压、血氧等。

插件式组合监护仪：由各个方面分立可拆卸的生理参数模块和一台监护仪主机构成，用户可按照自己的要求选购不同的插件模块组成一个适合自己特殊要求的监护仪。

病人监护仪的检测参数

心电：心电图是监护仪器基本的监护项目之一，其原理为心脏受到电刺激后，兴奋产生电信号，通过各组织传导到人体表面，探头检测到变化的电位，经过放大后传导到输入端。

这一过程是通过链接在人体上的导联完成的。导联中含有屏蔽线，可以防止电磁场对微弱的心电信号进行干扰。

心率：心率测量是根据心电波形，测定瞬时心率和平均心率。

健康的成年人在安静状态下平均心率是75次分

正常范围为60-100次分。

呼吸：主要是监护病人的呼吸频率。

平静呼吸时，新生儿60-70次分，成人12-18次分。

无创血压：无创血压监护采用柯氏音检测法，用充气袖带阻断肱动脉，在阻断压力下降的过程中会出现一系列不同音调的声音，根据音调和时间可以判断收缩压和舒张压。

监护时，用传声器作为传感器，当袖带压力高于收缩压时，血管被压扁，袖带下的血液停止流动，传声器无信号。

当传声器测到第一柯氏音时，袖带对应的压力为收缩压。然后传声器再测柯氏音从减音阶段到无声阶段，袖带对应的压力为舒张压。

体温：体温反应了机体新陈代谢的结果，是机体进行正常功能活动的条件之一。

身体内部的温度称“体核温度”，反映头部或躯干状况。

脉搏：脉搏是随心脏的博动而周期性变化的信号，动脉血管容积也会周期性地变化，光电变换器的信号变化周期就是脉搏。

病人的脉搏由夹在病人指尖或耳廓上的光电探头进行测量。

血气：主要是指氧分压(PO2)，二氧化碳分压(PCO2)和血氧饱和度(SpO2)。

PO2是度量动脉血管中的含氧量。PCO2是度量静脉血管中的含二氧化碳量。

SpO2是氧含量与氧容量之比。血氧饱和度的监护也是用光电法测量，传感器与测脉搏的是同一个。正常范围为95%～99%。
