业内支持同时支持LINUX系统和WINDOWS系统的VGA高清视频采集卡WIS-HDCAP1.1

业内支持Drictshow真正的1080P质量的VGA高清视频采集卡WIS-HDCAP1.1

业内同时可以支持分量、VGA、DVI、HDMI四种标准的VGA高清视频采集卡WIS-HDCAP1.1

支持同时支持LINUX系统和WINDOWS系统的高清采集卡?支持Drictshow真正的1080P质量的高清采卡?同时可以支持分量、VGA、DVI、HDMI四种标准的高清采集卡?可以输出HDMI音频的采集卡?

产品描述：

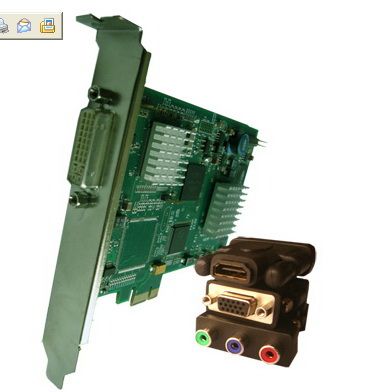

1.???????? PCI-E 1x接口，单卡实现1路VGA信号、DVI、分量、HDMI复用

2.???????? 采集VGA、DVI、分量、HDMI信号分辨率可达逐行高清效果(1920×1080或1920x1200)。

3.???????? 支持Windows系列操作系统，同时还提供LINUX的驱动支持。

4.???????? 支持所有视频采集、编辑、直播软件。支持标准的DIRECTSHOW进行开发，无需二次开发;根据不同客户的需求，同时提供二次开发SDK。

5.???????? 支持一机多卡。

6.???????? 画面大小可高质量缩放和切边功能

7.???????? 自动检测源的分辨率。和刷新率，且能够自动匹配

8.???????? 对地某些专业设备输出的特殊信号提供多种参数可自定义配置

9.???????? 并提供特殊信号源的开发支持

10.???? 支持目前市面上现有的准高清摄像机（720P）和高清摄像机（1080P）如SONY新出的HD7V、HD3V和国产的高1080I和高1080P的摄像机

适用行业

l ??????? 电脑主机信号采集;

l ??????? 教育、医疗、雷达信号采集

l ??????? 大屏幕，电视墙行业应用

l ??????? 工控机、游戏机主板、嵌入式设备

l ??????? 视频会议，远程教育培训

l ??????? 高清安防，门禁

l ??????? 运输安检

l ??????? 军事模拟

l ??????? 虚拟现实等

技术参数：

板卡格式:

PCI-e x1 半长卡, 69mm x 141mm.(支持2U、4U机箱) PCI-e 总线主板，具有scatter gather DMA ，提供数据传输率大为 480MBs.

接口:

一个 DVI-I类型的接口，可以转接VGA、分量YPbPr、HDMI、DVI

大采样率:

每秒200M像素.

视频采样:

RGB:? 每像素24 比特8-8-8 格式.

视频采集内存:

32 MB (实时更新).? 三倍缓存.

支持RGB 模式:

640 x 480,720 x 400, 800 x 600, 1024 x 768, 1280 x 800,1280 x 1024, 1440 x 900,1600 x 1200, 1920 x 1080, 1920 x 1200,自定义模式.

支持DVI模式:

640 x 480, 800 x 600, 1024 x 768, 1280 x 1024，1920x1080，自定义模式。

支持HDMI 模式:

1080p（高60）,1080i, 720p, 576p,? 480p ，使用的接口是一个分量-DVI 接口.

支持高清分量（YPbPr）

1080p（高60）,1080i, 720p, 576p,? 480p

输入模式监测:

激活源信号模式改变的跟踪，自动监测硬件的输入模式.

采集帧率:

0fps—120fps（因分辨率而定）

其中：

1024X768 60fps

1280x1024 40fps

1920x1080 30fps

720P ???? 40fps

1080P ??? 30fps

视频格式选项:

模拟 RGB HSync 和VSync?

模拟 RGB Sync on Green??? component??? Sync on Y DVI single li[x]nk

HDMI

支持的操作系统:

Windows? XP Professional (x86 and x64), Windows? Server 2003 (x86 and x64), Windows Vista? (x86 and x64) and Windows? Server 2008 (x86 and x64)

电源要求:

+3.3V大电流0.5A. +12V 大电流1.0A. 大电量 – 13.5 Watts.

操作温度:

0 到 35 摄氏度

存储温度:

-20 到 70摄氏度

相对湿度:

5% 到 90% 不结露

模拟输入范围:

Min 0.5Vpp? Max 1.0Vpp

Hsync:

15kHz - 110kHz

Vsync:

无硬件限制, 实时信号一般为 25Hz - 200Hz

分离同步极性:

正极或负极.? (Separate H & V sync, Composite Sync)

同步随绿极性:

负极

模拟输入阻抗

75 欧姆
