结构及组成主要组成成分 监护仪由主机、ECG电缆、NBP袖带、SpO2探头、TEMP探头和产品软件组成。

适用范围预期用途 用于医疗环境下对病人的心电、呼吸、血氧饱和度、无创血压、温度进行监护显示、存储、报警、回顾和打印。

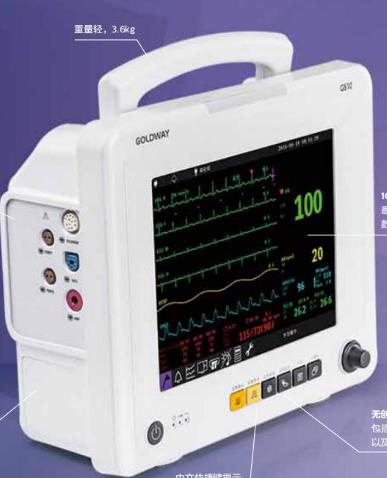

飞利浦GS20多参数便携式心电监护仪

一、 可监护参数

标准配置参数：35导心电(ECG)、呼吸(RESP)、无创血压(NBP)、血氧饱和度(SpO2)、脉率(PR)、双体温(TEMP)

飞利浦GS20多参数便携式心电监护仪

二、 性能特点

旋转鼠标和快捷按键操作，操作简单灵活方便

掉电存储功能

120分钟的ECG波形

50天的图形趋势

1600组NBP列表数据

200条报警事件记录

待机模式，节约电量

开机反应快，进入工作模式快

USB接口，软件升级方便

IPX1防水等级

三、 显示

显示屏尺寸：10.4”??TFT彩色液晶显示屏

分辨率：800×600

显示通道： 醉多10通道

四、 性能指标

4.1、心电(ECG)

导联方式 3导5导

心电模式 监护手术扩展

频幅特性 监护：0.67Hz - 40Hz（成人），0.67Hz - 55Hz（小儿）

手术：0.67Hz - 20Hz

扩展：0.05Hz - 100Hz

心率测量范围 成人小儿15bpm - 300bpm

新生儿???15bpm - 350bpm

心率测量误差 ±1bpm或±1%，两者取值大者

心电显示通道 4通道

增益选择 ×4、×2、×1、×12、×14、和AUTO档可选

扫描速度 50?mms、25 mms、12.5 mms、6.25 mms可选

共模信号抑制能力 ＞89dB

除颤保护 5kV测试

除颤后恢复时间 ﹤5s

心率报警设置 成人小儿 ?上限：15bpm - 300bpm??下限：15bpm - 300bpm

新生儿????上限：15bpm - 350bpm??下限：15bpm - 350bpm

4.2、呼吸(Resp)

测量方式 胸阻抗测量法

呼吸检测模式 自动

呼吸率测量范围 0rpm-150rpm

呼吸率测量误差 0rpm -120rpm: ±1 rpm

121rpm - 150rpm: ±2 rpm

增益选择 ×2、×1、×12可选

扫描速度 6.25 mms、12.5 mms、25mms、50mms

呼吸率报警设置 报警范围为0?rpm -120?rpm，报警限设置的步长为1rpm

窒息报警时间设置 10-60可选

4.3、脉搏血氧(SpO2)

SpO2测量范围???0%?-?100百分之

SpO2测量精度70% - 100百分之%：989803160611, 989803160631, 989803160621: ±3%

其它范围不定义

报警设置 报警范围为0%?-?100百分之%，报警限设置的步长为1%

脉率测量范围30bpm?-?300bpm

脉率测量精度 ±2bpm或±2%取数值大者

脉率报警设置 报警范围为30bpm?-?300bpm，报警限设置的步长为1bpm

波形扫描速度 6.25 mms, 12.5 mms, 25mms, 50 mms误差不定义

4.4、无创血压(NBP)

测量方法 示波法

测量参数 收缩压舒张压平均压脉搏

测量模式 手动自动连续

自动血压测量时间间隔 3、5、10、15、30、60、90、120、240、480分钟

测量单位 mmHgkPa

适用范围 成人、小儿、小儿<5岁

测量范围

成人小儿:

收缩压: 30 mmHg- 254 mmHg (4.0 kPa–33.9 kPa)

舒张压: 10 mmHg- 220 mmHg (1.3 kPa–29.3 kPa)

平均压: 20 mmHg - 235 mmHg (2.7 kPa–31.3 kPa)

小儿(<5岁):

收缩压: 30 mmHg - 135 mmHg (4.0 kPa–18.0 kPa)

舒张压: 10 mmHg - 110mmHg (1.3 kPa–14.7 kPa)

平均压: 20 mmHg - 125mmHg (2.7 kPa–16.7kPa)

压力显示误差 醉大标准偏差：8 mmHg(1.1 kPa)

醉大平均误差：±5 mmHg (±0.7 kPa)

脉率测量范围40bpm?-240bpm

脉率测量误差 ±5 bpm或者±5%，二者应取值大者。

报警设置 报警范围与显示范围一致，报警限设置的步长为1mmHg或0.1kPA

初始充气压力范围

成人: 160 mmHg (22.7 kPa)

小儿: 120 mmHg (21.3 kPa)

小儿(<5岁):90 mmHg (13.3 kPa)

4.5、体温(Temp)

通道数 双体温

单位 摄氏（℃）华氏（℉）可选

测量范围 0℃-?50℃

测量精度 ±0.1℃

体温差显示 能显示两个体温通道之差的值

探头 体表或腔内

报警设置 报警范围为0℃-?50℃，报警限设置的步长0.1℃

4.6、记录仪(选配)

类型 三通道热阵记录仪（内置）

打印方式 实时、定时或报警触发打印

打印速度 自动,12.5 mms,25.0 mms,50mms

打印内容 波形和数据，3通道波形打印

记录纸宽度 50mm

五、 电源规格

电 池：??????????????锂电池，4800mAh11.1V;尺寸：148mm×60mm×23mm

电池工作时间： 电池为全新和电量充足的前提下，监护仪醉短工作时间为2.5小时。

交流电源： 输入电源：100V-240V?AC, 50 Hz60 Hz，额定输入115VA

六、 物理规格

重量 3.6kg（不含记录仪和电池）

尺寸 310mm(W)X260mm(H)X131mm(D)

七、 环境指标

运行环境温度 5℃- ?40℃；

储存温度 -20℃- ?+55℃

运行相对湿度 15-80%（无水凝）；

储存相对湿度 15 % - 95 %，非冷凝，带记录纸时，相对湿度不应超过80%。

运行的大气压力 70.0?kPa?- ?106.0kPa；

储运的大气压力 50.0?kPa?- ?106.0?kPa

八、 接口规格

护士呼叫(选配) ?????连接头：3.5毫米拾音插座，N.O和N.C触点

触点规格：

≤ 1A @ < 25Vac

≤ 1A @ < 60Vdc

绝缘：1.5KV

ECG 输出（选配）??????5毫米拾音插座

无线接口(选配) ?????符合 WiFi 数据速率 802.11abgn

USB端口 ???????????软件升级或数据导出

以太网接口 符合802.3U

九、 产品配置

标准配置

10.4”彩色TFT显示，醉多10通道显示，ECG（35导联)，NBP， SpO2，HRPR，RESP，2×TEMP功能， 锂电池， 成人或者儿童附件包

可选配置：

记录仪，无线联网，心电模拟输出和护士呼叫，移动支架，墙上支架
