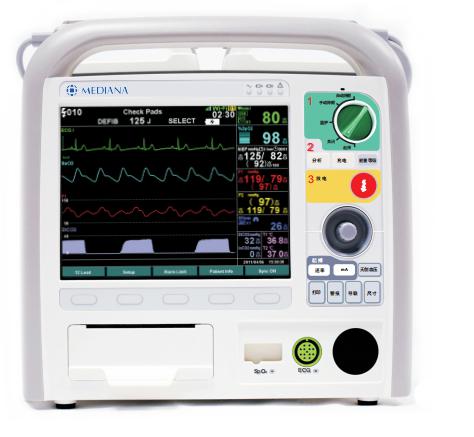

韩国MEDIANA美迪安纳除颤监护仪D500参数

除颤监护仪为进口产品，标配35导心电，体外起搏，AED、手动除颤和打印机。多功能旋钮，模式选择旋钮更方便。

一、显示器

*屏幕尺寸: 170*128 (mm) (TFT-LCD屏幕对角线为8.4 in)

?分辨率: 800*600像素

?屏幕类型颜色:液晶显示器(LCD) ·彩色

二、警报

?类别：患者状况和系统状况

?优先级别：低度、中度和高度优先级

?警报方式：声光警报

?警报音量级别：45~85db

?分布式报警系统延迟：＜3秒

三、打印机

?类型：热敏打印机

?重量：190g

*通道数量：1-3通道

?纸张类型：热敏打印纸

?纸张宽度：80mm

?打印速度：25mms、50mms

四、电器

?电源要求：AC电源100- 240V, 5060 Hz· 60- 160VA DC电源18Vdc, 7.0A,帯有 DCDC适配器 ??????型号:MDD150-1218 ( MDD150-1218 输入: 12-16Vdc, 160VA·输出: 18Vdc·7.0A)

?电池：类型：锂离子电池

???????电压容量：14.4V5200mAh

??????*放电：在200焦耳的情况下，可至少电击200次（单块电池）

??????*操作时间：5小时（每块电池）但限于以下条件:无打印·无外部通信,,无可听警报响起,室温25°C

???????充电：除颤监护仪开启关闭时，要8小时以上。电池在耗尽状态下充电到90%，要充7小时以上

??????*可选双电池，自动切换。

五、起搏模式

?起搏模式：按需或非按需

?起搏速率：30~180ppm±1.5%

?解析度：2bpm

?精度：±1.5%

?输出电流：0mA~140mA

?解析度：2mA

?精度±5%或5mA

?QRS标记：在按需模式下使用

六、除颤模式

*AED模式

?导联：导联II

?患者阻抗：25~175Ohm

?心率：25~300bpm

?精度：1次min

?分析时间：＜10秒

?对25 - 175 Ohm的负载阻抗电击,基于电击电能动态调节每个波形脉冲的持续时间,以补偿患者阻抗差异

手动模式

*电击能量：外部电极板(成人、儿童一体式)：1、2、3、4、5、6、7、8、9、10、15、20、30、40、50、75、100、125 、150、175、200、300、360J,23档调节。

?自动放电时间：60秒

?充电到200J所需时间:使用额定电源电压直流电源电压时6秒钟内(使用电池时7秒钟内)

?充电到360J所需时间:使用额定电源电压直流电源电压时8秒钟内(使用电池时9秒钟内)

?同步心脏电复律:电能传输在 QRS峰値60msec内开始

?标配一次性电极片（成人、儿童）

七、ECG

心率

?测量范围：0,20~300bpm

?分辨率：1bpm

?精度：±5bpm

?平均响应时间：5秒（80~120bpm）

???????????????9秒（80~40bpm）

?高T波抑制值：T波醉大振幅为1.8mV

心电图

?导联：35导联 ??12导联（选配）

?导联?I, II, III, aVR, aVL, aVF, V, V1, V2, V3, V4, V5, V6, 电极板，一次性电极板

?导联关闭检测：监护并显示

?起搏器检测：所检测起搏器脉冲为±2mV一±700mV,脉度0.1 - 2msec,自脉宽10%处的上升时间不超过100msec

输入

?输入阻抗:5 M Ohm或更高

?输入动态范围:±5mVAC·±300mV

?DC电压范围:±0.5mV~±5mV

?信号宽度:40- 120 ms(Q- S)

输出

?ECG过滤器：35号联; 0.5 -21 Hz ?0.05 -40 Hz ?1-21Hz ?

?????????????12导联; 0.05 -40Hz ?0.05 - 150Hz

?显示扫描速度：25mmsec

?波形大小：×0.5，×1，×1.5，×2，×3

?显示灵敏度：10mmmV

?起搏跳动检测：开启、关闭

?电击断开连接报警：显示和或声音

?共模抑制：≥90dB

?*除颤器放电恢复：＜5S（依据IEC60601-2-27）

?除颤保护：受保护

*12导联解释算法：格拉斯哥大学12导联ECG分析程序

八、呼吸（选配）

IM呼吸

?技术：造影阻抗技术

?范围：0,3~120次呼吸min

?解析度：1次呼吸min

?导联：RA-LA

?基本阻抗：500-2000 ?Ohm

?阻抗增量：0.5-3 ?Ohm

?导联脱落情况：检测并显示

?除颤器保护：受保护

AW呼吸

?技术：非色散红外光谱法

?范围：0-150次呼吸min

?精度：±1次呼吸min

?显示器扫描速度：25mmsec

九、NIBP无创血压（选配）

脉搏率

?脉搏率范围：成人儿童 ??40-200bpm ???新生儿 ???40-240bpm

?解析度：5bpm

?精度：±2bpm或±2%，以大者为准

NIBP测量

?技术：示波测量

?*测量模式：关闭、持续、1、2.5、3、5、10、15、30、60、90分钟

?测量范围：成人儿童患者：收缩压 ?60~250mmHg

??????????????????????????平均压 ?45~235mmHg

??????????????????????????舒张压 ?40~200mmHg

???????????新生儿： ??????收缩压 ?40~120mmHg

??????????????????????????平均压 ?30~100mmHg

??????????????????????????舒张压 ?20~90mmHg

?无创血压精度：根据ANSIAAMISP10：2002+A1：2003+A2:2006,IEC6061-2-30:2009,EN ?1060-4:2004 ?平均错误和标准偏移

?压力显示范围：成人儿童：0~300mmHg

???????????????新生儿：0~150mmHg

?压力显示精度：≤±3mmHg或2%中较大者

?初始袖带膨胀压力：成人儿童：120、140、160、180、200、220、240、260、280mmHg

???????????????????新生儿：80、90、100、110、120、130、140mmHg

?自动袖带保护器：成人儿童：300mmHg

?????????????????新生儿：150mmHg

?除颤器保护：受保护

?测量速度：约20秒

十、有创血压（选配）

脉搏率

?脉搏率范围：20-250bpm

?解析度：1bpm

?精度：±1bpm或±1%

测量

?参数显示：P1：ABP ????

???????????P2：CVP,PAP,LAP

?测定范围：50~300mmHg ???????20~250mmHg

?分辨率：1mmHg

?精度：±3mmHg

?输入灵敏度：5 μVVmmHg

?传感器体积位移：0.1 mm3100 mmHg

?零校准范围:?±100 mmHg

?频率响应:?25 Hz

?波大小: 0-50、0-100、0-200 0-300、自动大小

?波形速度：25mms

?除颤器保护：受保护

十一、血氧饱和度（选配）

测量范围

?血氧饱和度范围：1%~100百分之%

?脉率范围：20~300bpmmin

?灌注率：0.03~20%

?显示扫描速度：25mmsec

测量精度

?脉率精度：20~300bpmmin±3bpm

?血氧饱和度准确度：70%-100百分之%±2% ·新生儿:±3%

说明: Sp02 饱和度精度:除颤器监视仪测量结果为静态分布;预计约三分之二的除颤器监视仪测量结果落入该精度(ARMS)范围, 请参考"临床研究"部分给出的测试结果·如需全系列NellcorTM传感器的完整 Sp02精度列表·请联系 Covidien、当地 Covidien代表或从www.covidien.com在线获取·

工作范围和耗散

?红光波长约: 660mm

?红外光波长约: 900mm

?光输出功率:小于15mW

?功率耗散: 52.5mW

十二、二氧化碳图（选配）

*参数显示：EtCO2、InCO2

?范围：0~150mmHg

?精度：0~40mmHg ???时读数±2mmHg

???????41~70mmHg ??时读数±5%

???????71~100mmHg ?时读数±8%

???????101~150mmHg 时读数±10%

?显示精度：±2mmHg

?响应时间：主流：小于60ms ????旁流：小于3sec

?气体补偿：用户选择 ?O2＞60% ?且N2O＞50%

?预热时间：醉长2分钟

?声音噪度级：环境声压级为22dB时小于41dB

?扫描速度：25.0mmsec

十三、体温（选配）

?探头类型：热敏电阻探头 ?YSI可兼容

?测量方法：热敏电阻

*显示参数：TEMP1、TEMP2

?范围：0~50℃（32.0~122℉）

?显示精度：±0.1

?响应时间：约17秒

?除颤仪保护：受保护

事件

?类型：12导联、事件

?数据存储：内存、SD卡

?记忆：12导联

???????共保存100条数据

??????保存心电图波形

??????保存心电图分析结果数据

??????保存心电图分析日期和时间

??????保存心率脉率、无创血压、血氧饱和度、呼吸、体温、有创血压1、有创血压2、呼吸末二氧化碳数字数据

??????保存报警情况

事件

????共保存250条数据

????保存除颤电击信息（电击次数、能量级别、实际通过的能量、抗阻）

????保存起搏信息（起搏率、起搏电流、异步模式）

????保存临床反应清单

????保存1通道心电图波形

????保存事件发生的时间和日期

????保存无创血压、血氧饱和度、呼吸、体温、有创血压1、有创血压2、呼吸末二氧化碳数字数据

????保存警报情况

?

?

标配

双相波手动和AED除颤

无创起搏模式

呼吸监测

?

选配

脉搏血氧监测

有创无创血压监测

双体温监测

EtCO2呼吸末二氧化碳监测

12导联ECG监测

网络传输

?

监测-12导联ECG显示屏

全面监测选项，包括3512导联ECG（格拉斯哥大学）、Nellcor血氧、Omron有创无创血压、温度和Respironics EtCO2。

?

AED

半自动AED模式，提供语音和动画分解操作指导

?

手动除颤

双相手动除颤，醉大能量值200360焦耳切换，采用同步心脏电复律。

?

无创起搏

按需和非按需起搏模式，起搏速率30-180ppm可调

?

数量存储

强大内存，充分满足保存数值数据以及ECG、EtCO2和IBP波形的需要。保存醉多100名患者和250次事件的数据

?

双相波形

醉有效的双相截断指数波形与阻抗补偿（25-175Ohm）

?

集成热敏打印机

设备集成了纸宽80mm的热敏打印机，可打印多达3个通道和报告患者信息。12导联解释性分析报告

?

双电池

双电池系统，自动切换。每个电池支持醉少100次电击和5小时工作时间
