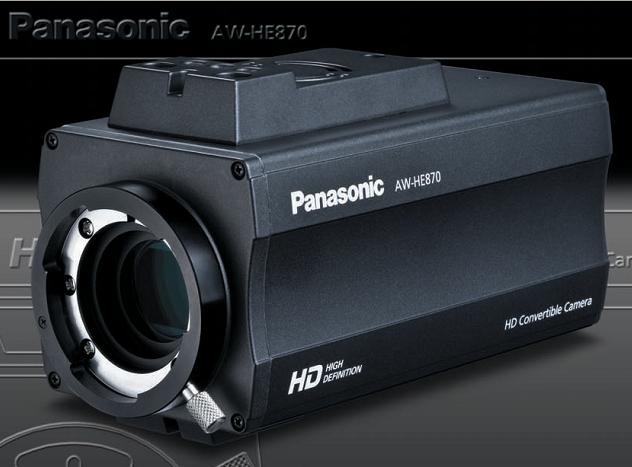

松下3CCD高清摄像机AW-HE870

用途：高清术野摄像机；显微镜摄像机；视频会议；报告厅；演播厅

关键词：3CCD；高清；1080i；HD-SDI；220万像素；术野摄像机

技术参数： 感光元件 ?23英寸3CCD 镜头安装模式 ?23卡口式 对应视频格式 ?108050i、72050p、57650i 白平衡 ??AWB AB（RB 绘图）ATW 3200K5600K预设 黑平衡 ??自动（RB 绘图） 彩条 ??SD: EBU彩条, HD: EBU彩条 镜头控制 ?自动、手动

图像输出: HD格式 通过菜单进行切换： YPbPr (D-sub50pin x 1) RGB (D-sub50pin x 1)

SD格式固定输出: VIDEO OUT (BNC x 1, D-sub50pin x 1) YC (D-sub50pin x 1) 通过菜单进行切换： YPbPr (D-sub50pin x 1) RGB (D-sub50pin x 1) YC (D-sub50pin x 1)

输入输出接口: 复合输出:BNC 同步锁相（Genlock）输入:BNC（黑场信号） 镜头控制:12-pin 直流12V:电源插口 IF遥控接口:D-sub50pin

电动快门 ?1120、1250、1500、11000、12000、14000、110000等 同步扫描?（50.99 Hz至1478 Hz） 增益切换 -?6至18 dB (step) AGC 电源 ??直流12V 功率 ??18.5W 存储温度 ?-20°C 至 60 °C 操作温度 ?-10 °C 至 45 °C（需要0 °C 以上预热） 重量??1.2 kg 尺寸 ??83mm x 104.5mm x 192mm 附件 ??DC电源线

用途：高清术野摄像机|显微镜摄像机|视频会议|报告厅|演播厅

关键词：3CCD|高清|1080i|HD-SDI|220万像素|术野摄像机

高清视频会议系统配置方案： 摄像机：AW-HE870 HDSD-SDI输出卡：AW-HHD870 镜头：AK-LZ20M85 AW-LZ17M9A 室内云台：AW-PH405PH360 多功能控制器：AW-RP50 电源适配器：AW-PS50 高清切换台：AV-HS400A

日立3CCD高清配置方案 3CCD高清摄像机：DK-H32 DK-H100 DK-Z50

DK-H100 Specifications 1080i, 23-inch 2.2 Mpixel 3 x IT CCDs Format: 108059.94i, 108050i, 48059.94i, 57650i Bayonet lens mount 16 : 9 format 1100 lines of HDTV resolution (1080i) 14 bit AD converter More than 60dB SNR Sensitivity 2000 lx @ F10, minimum sensitivity 0,02lx 1 x motorized filter wheel w4 filter positions ECC Filter with 5 positions 2 x HDTV SDTV switchable output 1 x HDTV-SDISD-SDI 1 x HDTV-SDISD-SDI monitor out (character onoff) VF OUT: HDTV output YUVRGB switchable SINGLE FIBER OUT (option) GENLOCK: Tri-Level Sync or BB Dimensions:114(W)x105(H)x155(D) mm Weight 1.5 kg, power consumption 17W Remote control via ethernet or 4 pin connector Single fibre output (option)
