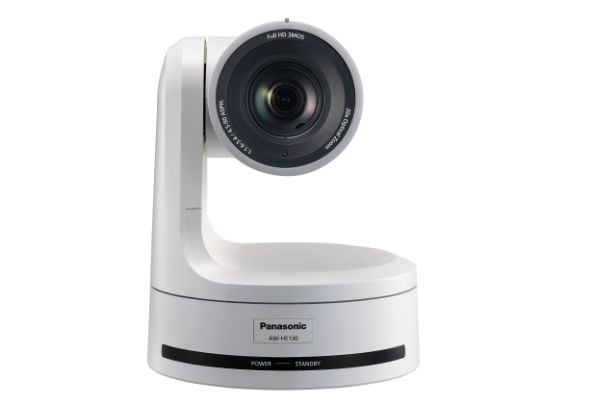

松下多用途遥控摄像机AW-HE130WMCAW-HE130KMC

关键词：12.8"3MOS,240万像素，20倍光学变倍，1000电视线，高清术野摄像机，HD-SDI,HDMI,高清视频会议摄像机

产品特征：

通过IP 传输实现全高清视频输出

无需独立编码器的IP 视频传输降低了成本并简化了安装

支持POE+*3，实现更低的安装成本

使用电脑、Mac 笔记本和移动终端实现IP 视频监看和IP 控制

灵活的IP 控制架构简化了系统设计和操作*4

松下新开发的12.8 型3MOS 图像传感器应对视频拍摄和制作

光学图像稳定器和数字增距变焦能够快速反应拍摄清晰的图像

先进的色彩调整功能实现了精确成像

动态范围扩展（ DRS） 混合数字降噪( 混合DNR)

夜间模式( 红外线拍摄)

冻结功能

支持多种格式，实现了灵活的输出

音频输入功能

卓越静音

高性能云台实现了拍摄过程中的平稳移动

其他功能

详细规格：

常规

电源 DC 12 V（交流适配器供电）DC 42 - 57 V（PoE+电源）

功耗 1.8 A（交流适配器供电）0.6 A（PoE+电源）

操作温度 0 °C 至 40 °C

存储温度 –20 °C 至 50 °C

操作湿度 20 % 至 90 % (无结露)

重量 约3.1Kg[含安装支架]

尺寸（WxHxD） 180 × 228 × 234 mm（不含凸起部分、电缆护套、吊装支架）

外观 AW-HE130WMC: 珍珠白 AW-HE130KMC: 黑色

控制器支持 AW-RP120MC, AW-RP50MC, AK-HRP200MC

输入

输入接口 DC 12 V IN, GL IN (BNC)

支持BB同步和三电平同步

使用BB不能锁定色度副载波

PoE+ (IEEE802.3标准)

输出

视频输出 HDMI HDMI接口

HDMI 不支持HDCP

不支持Viera li[x]nk

HDSD SDI 输出 SMPTE424SMPTE292SMPTE259 标准 75Ω(BNC×1)

视频输出 NTSCPAL 1.0 V [p-p]75 Ω (BNC×1)

输入输出

输入输出接口 LAN 用于IP控制的LAN接口

RS-422 RS-422A (RJ45)控制

话筒线路输入 ?3.5 mm立体声迷你插孔

输入阻抗：高阻抗

话筒输入时

话筒线路输入 话筒支持：立体声话筒（插入式电源、通过菜单进行开关切换）

电源电压: 2.5 V ± 0.5 V

话筒输入灵敏度: 约 -40 dBV ± 3 dBV (0 dB=1 VPa, 1 kHz)

线路输入时

输入电平: 约 -10 dBV ±3 dBV

功能与性能

[摄像机单元]

图像传感器 12.8型240万像素3MOS

镜头 20倍光学变焦，F1.6 至 F3.4(f=4.5 mm ~ 90 mm; 35 mm 等同于: 32.13 mm ~ 642.5 mm)

聚焦 自动和手动之间切换

短聚焦距离 整个变焦范围：800毫米 广角端：400毫米

分色光学系统 3MOS

低照度 2 lx (50 %, F1.6, 36 dB)

水平分辨率 1000电视线（中央区域）

增益选择 0 dB - 36 dB

帧累积 ? 0 dB, 6 dB, 12 dB, 18 dB, 24 dB

电子快门速度 59.94p59.94i: 1100, 1120, 1250, 1500,11000, 12000, 14000, 110000

29.97p: 130, 160, 1120, 1250, 1500,11000, 12000, 14000, 110000

23.98p: 124, 160, 1120, 1250, 1500,11000, 12000, 14000, 110000

50p50i:160, 1120, 1250, 1500,11000,12000, 14000, 110000

25p:125, 160, 1120, 1250, 1500,11000, 12000,14000,110000

同步扫描 59.94 Hz:60.15 Hz 至 642.21 Hz

50 Hz:50.15 Hz 至 535.71 Hz

伽玛 HD, SD, FILMLIKE1, FILMLIKE2, FILMLIKE3

0.30 至 0.75 (手动设置)

白平衡 AWB A, AWB B, ATW, 3200K, 5600K, VAR(2000K 至 15000K)

色度调整 关, -99 % 至 40 %

场景文件 场景1, 场景2, 场景3, 场景4

输出格式 108050p,108050i,108025p,

108025PsF,72050p,57650p(i),

108059.94p,108029.97p,108023.98p,

108059.94i,108029.97PsF,108023.98PsF,

72059.94p,48059.94p(i)

同步系统 内部外部同步（BB三电平)

[云台单元]

安装方法 桌面安装或吊装

摄像机云台控制 IP连接线缆

通过集线器连接时：

LAN 线缆 (类别5e或更高, 直连线缆), 长100米

未使用集线器时

LAN 线缆(类别5或更高, 交叉线缆) 长100米

RP连接线缆

LAN 线缆 (类别5或更高, 直连线缆), 长1000米

RS-422A, AW系列协议

云台操作速度 0.08°秒 至 60°秒

水平旋转范围 ±175°

俯仰旋转范围 –30° 至 210°

静音 低于NC35

配件：AW-RP50MC小型控制器 ?AW-RP120MC摄像机控制器 ?AK-HRP200MC遥控面板 ?AW-RM50MC无线遥控器 ?AW-HS50MC小型实况切换台 WV-Q105A吊装支架
