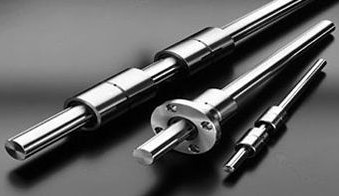

中扭矩型滚柱花键 LT LF型 结构与特长 中扭矩型滚柱花键是在花键轴外圈上设有二到三条突出部，并配有两列（总共四到六列）负荷钢球列分别从左右方将其夹住，可很容易施加予压 各钢球列通过装在梯形花键内的特殊合成树脂保持器，持续进行整列循环运动，所以，即使将花键轴从梯形花键中抽出，钢球也不会脱落 大负荷容量 因钢球滚动面被加工成与钢球曲率半径大致相等的圆弧沟槽形状，并且为角接触构造，所以在径向和扭矩方向都具有很大的负荷容量 旋转方向间隙为零 通过采用接触角都为20度的相对两条钢球列，将花键轴突出部夹住，并施加予压的角接触构造，使旋转方向的间隙可能为零 高刚性 由于接触角大，并施加恰当的予压，所以能获得很高的扭矩刚性和力矩刚性 钢球保持型 由于使用了球保持器，即使将花键轴从梯形花键里抽出，钢球也不会脱落 种类与特长 梯形花键的种类 圆筒形滚珠花键 LT型：梯形花键外径是直筒形，作传递扭矩时，将键敲入后使用，是小型的型式。 法兰型滚柱花键 LF型：LF型利用法兰通过螺栓固定在支撑座上，故装配简单。适合用在支撑座上加工键槽有变形危险，或者支撑座宽度比较狭小的地方。另外，因可往法兰部敲入定位销，能完全地防止配合部分产生的旋转方向间隙 花键轴的种类 精密实心花键轴（标准型）：花键轴的滚动沟槽经精密研磨达到高精度，然后与梯形花键配合使用 特殊花键轴：花键轴端或中间部分的直径比较大时，THK将按照需求用切削加工制作花键部分 空心花键轴（K型）：需要配管、配线、排气或减轻重量的地方，可用中空花键轴 空心花键轴（N型）：需要配管、配线、排气或减轻重量的地方，可用中空花键轴
